绘制电气原理图的主要规则
电气原理图表示电气控制线路的工作原理、各电器元件的作用和相互关系，它包括所有电气元件的导电部件和接线端点，但不反映电气元件的实际位置、大小和连线情况。
绘制电气原理图应遵循的主要规则：

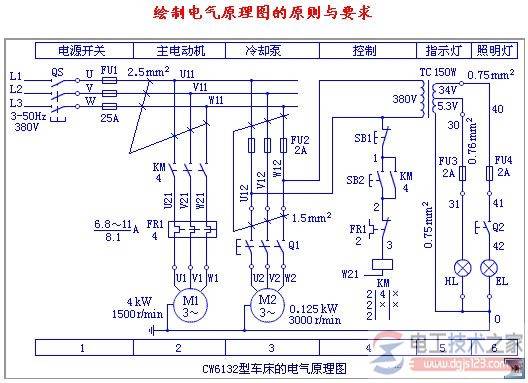

1)原理图应分成若干图区
复杂的图采用纵横分区，纵向用大写字母编号，横向用数字标号；简单的图可只作横向分区，图区的编号写在图的下部，并在原理图的上方标明该区电路的用途与作用。
2)电气线路分为主电路和辅助电路。绘制电气原理图的主要规则
主电路一般用粗线画在左边；辅助电路一般用细线画在右边。无论主电路还是控制电路，各元件一般应按动作顺序从上到下、自左至右依次排列。
3)图中所有电器的状态均为未通电时的状态；二进制逻辑元件是置“零”时的状态；手柄是置于“零”位、没有受外力作用或生产机械在原始位置时的状态。
4)同一电器的各个部件可不画在一起(如接触器的主触头画在主电路上，而其线圈和辅助触头则画在辅助电路中)，但须用同一文字符号标注。
5)原理图中有直接电联系的交叉导线连接点，用实心圆点表示；可拆接或测试点用空心圆点表示。无直接电联系的交叉点则不画圆点。
6)原理图上应注出必要的技术数据或说明。
