铣床电气原理图

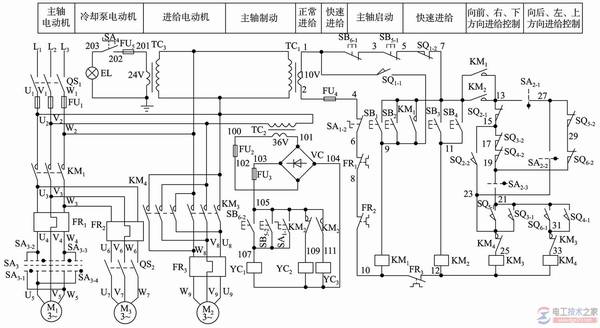

上图为铣床电气原理图，可将鼠标移至图片上使其局部放大，然后自己观察原理图，完成下面栏目中的填空，检测自己的学习效果。
1、有三台电机，M1为主轴电机，担负主轴旋转运动；M2为进给电机，担负进给运动和辅助运动；M3为冷却电机，将冷却液输送到机床切削部位。
2、M1由KM1控制。顺铣和逆铣加工要求主轴正、反转。M1的正、反转采用组合开关SA3控制，组合开关SA3通过改变电动机电源线的相序实现正反转。
3、进给电机M2由KM3、KM4控制正、反转，采用机械操纵手柄和行程开关相配合的方法实现六个方向进给运动的互锁。铣床电气原理图
4、主轴运动和进给运动采用变速孔盘选择速度。为使变速齿轮良好啮合，分别通过行程开关SQ1和SQ2实现变速后的瞬时点动。
5、主轴电机、冷却泵电机和进给电机共用FU1作短路保护，过载保护分别由FR1、FR2、FR3实现。当主轴电机或冷却泵电机过载时，控制电路全部切断。但进给电机过载，只切断进给控制电路。
6、为更换铣刀方便、安全，设置换刀专用开关SA1。换刀时，在将主电机轴制动同时，将控制电路切断，避免人身事故。
7、采用多片式电磁离合器控制，其中YC1为主轴制动，YC2用于工作进给，YC3用于快速进给。当某一电磁线圈通电时，可以将相应传动链连通，以实现相关功能。
