电气原理图的补充控制环节
将半自动车床刀架纵、横进给、快退的电液控制线路补充完整。
图1 补充控制环节
在利用半自动车床加工工件时，主轴上装夹工件转动，主轴由机床主电机带动；车刀安装在刀架上，刀架的纵向和横向移动提供车刀相对工件的纵向进给和横向进给，其中纵向进给沿工件截面半径方向，产生吃刀量；横向进给沿工件轴线方向，切出工件外形，如图。
其中刀架的运动由液压系统驱动。
图中YG1及YG2分别为纵向液压缸和横向液压缸，由电磁换向阀YAl、YA2控制，实现刀架纵向移动和横向移动及后退。电气原理图的补充控制环节
M2为液压泵的驱动电机，M1为主电动机(驱动机床主轴的电动机，提供切削运动中的主运动)，分别由接触器KM1、KM2控制。系统设置时间继电器KT，是为了进行无进刀切削。
其工作过程：
(1)按下SB3，液压泵起动开始工作，且液压泵启动是其它动作的先决条件；按下SB4，中间继电器K1得电，接通KM2，机床主轴开始转动。同时，K1的一个动合触点接通YAl电磁阀，刀架纵向移动。
(2)当刀架移动到预定位置，压合行程开关ST1，使K2通电，其动合触点接通YA2，刀架横向移动进行切削。
(3)当横向刀架移到预定位置，压合行程开关ST2，时间继电器KT通电。这时进行无进刀切削，经过预定延时时间后，接通K3，从而使K1、K2断电，其动合触点使YA1、YA2断电，刀架后退。
(4)当K1断电使KM2断电时，主电动机停转。

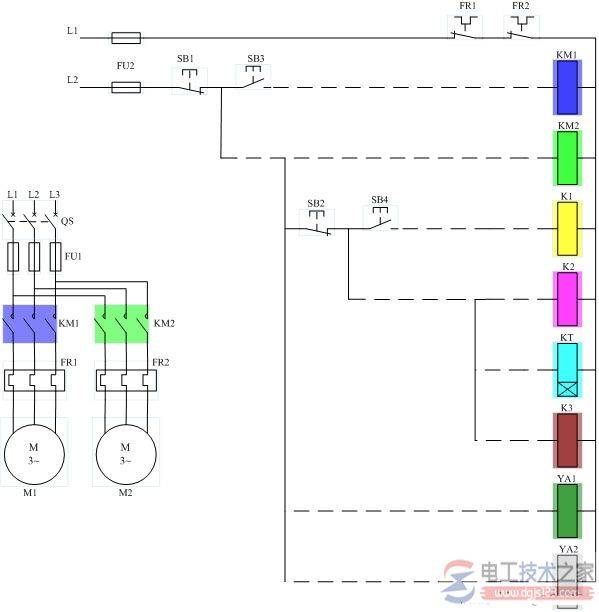

控制线路的一部分，试将其补充完整(带虚线的支路均需考虑补充，必要时需要补充连线)。
分析：
1、以YA1，YA2为突破口，根据“ K1的一个动合触点接通YAl电磁阀； K2通电，其动合触点接通YA2；K1、K1断电，其动合触点使YA1、YA2断电”可知， YA1，YA2所在支路各有K1、K2的辅助动合触点一个，如图。
这两支路没有其它关联功能，因此，该两处别无其它控制元件。
2、再考虑K3线圈的通断条件，根据“时间继电器KT通电……经过预定延时时间后，接通K3”，可知控制K3接通的是时间继电器KT的延时闭合常开触点，别无其他控制元件，如图。
这两支路没有其它关联功能，因此，该两处别无其它控制元件。
3、接下来考虑时间继电器线圈KT的通断条件，根据“压合行程开关ST2，时间继电器KT通电”，可知控制时间继电器KT接通的是行程开关ST2的动合触点，别无其它控制元件，如图。

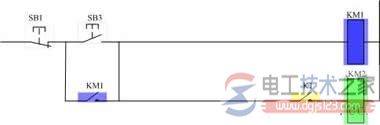

4、下面考虑KM1和KM2，如前所述：“按下SB3，液压泵起动开始工作，且液压泵启动是其它动作的先决条件”，可知控制液压泵的接触器KM1必有自锁环节，且KM1将对其它所有继电器或接触器形成“联锁”。
根据联锁环节的典型线路，方便起见，不妨复用KM1的自锁常开触点，即可联锁其它线圈，也无需再添加新的KM1的辅助触点。电气原理图的补充控制环节
再看KM2线圈的通断，如前所述：“按下SB4，中间继电器K1得电，接通KM2……当K1断电后，其一动合触点使KM2断电”，可知，控制KM2通断的是K1的一个动合触点，别无其它控制元件。于是有如下线路。
5、考虑K1、K2：如前述，“按下SB4，中间继电器K1得电……压合行程开关ST1，使K2通电……接通K3，从而使K1、K2断电”。
显然，K1、K2所在支路都有K3的动断触点，且K1有自锁环节，(www.dgjs123.com)K2接通时需要行程开关ST1动作，故K2支路应存在ST1的动合触点，如图。
5、进一步分析上图，根据已知条件，SB4按下，是纵横向进给开始的动作条件，而若按上图接线，则K2的接通不受SB4的控制，只要在K3不动作的前提下，ST1被压合，K2就会得电，开始横向进给。
如果存在人为的误操作，在纵向进给(吃刀运动)尚未完成的情况下，ST1被意外压合，则横向进给将会开始，这将切削出尺寸错误的工件来，所以需对上图加以改进。显然，应该在K2上加上K1的联锁环节，不妨复用K1的自锁常开触点，如图。

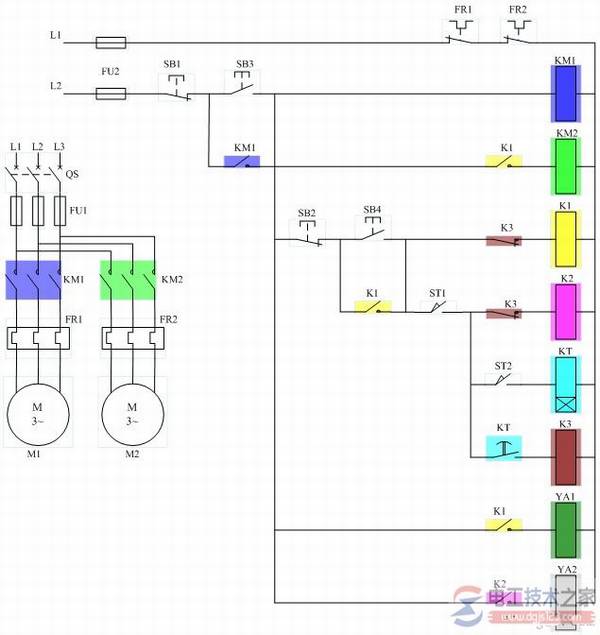

得到答案：
