有关直流绝缘监视装置接线方法图解，常用的绝缘监察装置接线图，正常时，电压表1PV开路，而使ST1的触点5-7、9-11（ ST1的1-3、2-4断开）与ST2的触点9-11接通，投入接地继电器KA。

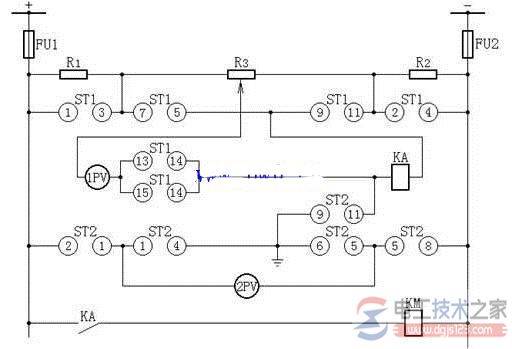

直流绝缘监视装置接线图
如下图：
图是常用的绝缘监察装置接线图，正常时，电压表1PV开路，而使ST1的触点5-7、9-11（ ST1的1-3、2-4断开）与ST2的触点9-11接通，投入接地继电器KA。
当正极或负极绝缘下降到一定值时，电桥不平衡使KA动作，经KM而发出信号（若正、负极对地的绝缘电阻相等时，不管绝缘下降多少，KA不可能动作，就不能发出信号，这是其缺点）。
此时，可用2PV进行检查，确定是哪一极的绝缘下降（测“+”对地时，ST2的2-1、6-5接通；测“-”对地时，ST2的1-4、5-8接通。【直流绝缘监视装置接线图】
正常时，母线电压表转换开关ST2的2-1、5-8、9-11接通，电压表2PV可测正、负母线间电压，指示为220V），若正极对地绝缘下降，则投ST1 I档，其触点1-3、13-14接通，调节R3至电桥平衡电压表1PV指示为零伏；再将ST1投至II档，此时其触点2-4、14-15接通，即可从1PV上读出直流系统的对地总绝缘电阻值。
若为负极对地绝缘下降，则先将ST1放在II档，调节3R至电桥平衡，再将ST1投至I档，读出直流系统的对地总绝缘电阻值。
假如正极发生接地，则正极对地电压等于零。而负极对地指示为220V，反之当负极发生接地时，情况与之相反。电压表1PV用作测量直流系统的总绝缘电阻，盘面上画有电阻刻度。
由于在这种绝缘监察装置中有一个人工接地点，为防其它继电器误动，要求电流继电器KA有足够大的电阻值，一般选30kΩ，而其启动电流为1.4mA，当任一极绝缘电阻下降到20 kΩ时，即能发出信号。
对地绝缘下降和发生接地是两种情况。
