有关家庭电路图的基本画法与试电笔的用法，家庭电路中有火线、零线和地线，以及电灯、插座等的电路图画法，如何用试电笔来辨别火线和零线。
一、家庭电路图的基本画法
1、家庭电路中有火线、零线和地线，单根保险丝接在火线上，开关接在火线上。
2、电灯安装时，零线、火线并排走，零线直接进灯座。火线通过开关进灯座。如果灯泡是螺丝口的，尾部中心接火线，螺旋套接零线。
3、插座安装时，两孔插座左孔接零线，右孔接火线；三孔插座的左边的孔接零线，右边的孔接火线，中间的孔接地线，所以称为“左零右火中接地”。如果在插座上接保险丝，保险丝应接在火线上。
4、插座与插座之间是并联的，插座与电灯之间是并联的，各种电器之间是并联的。家庭电路图的基本画法与试电笔的用法
二、试电笔用于辨别火线和零线的方法
1、试电笔是用来辨别火线和零线的工具。
构造：由笔尖金属体、大电阻、氖管、弹簧和笔尾金属体等组成。电工天下
如图甲：

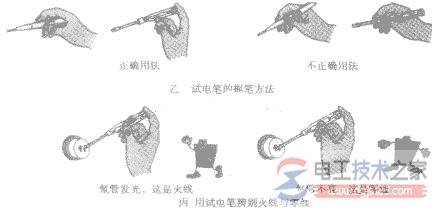

2、使用时，用手捏住笔尾金属体，将笔尖接触进户线，若碰到的是火线，则氖管发光；若笔尖接触的是零线，氖管就不会发光。(如图乙、丙所示)
3、使用试电笔时，切不可用手直接接触笔尖金属体，这样人会触电。
4、检查电路故障时，用笔尖接触导线，若两根导线都不发光，表明火线断路；若两根导线都发光，表明零线断路。
