锡焊常用焊接方法有哪些


有关电工焊接的小知识,锡焊常用焊接方法有哪些,主要分为二种,一种是带锡焊接法,另一种是点焊焊接法,在焊接时若被焊元件和电路板氧化严重,需要预先处理。

锡焊常用焊接方法

1、带锡焊接法

加热烙铁,用烙铁在松香或焊锡膏上蘸一下,在焊点上涂上松香或焊锡膏,烙铁头挂上焊锡,接触焊点,时间在3s以内,焊点形成后迅速移走电烙铁。

2、点焊焊接法

这种焊接方法也称为双手焊接法,右手握电烙铁,左手捏焊锡丝,具有焊接速度快、焊点质量高等特点,适用多原件快速焊接。

注意,使用有松香的焊丝,否则要在焊点和烙铁头上涂松香。

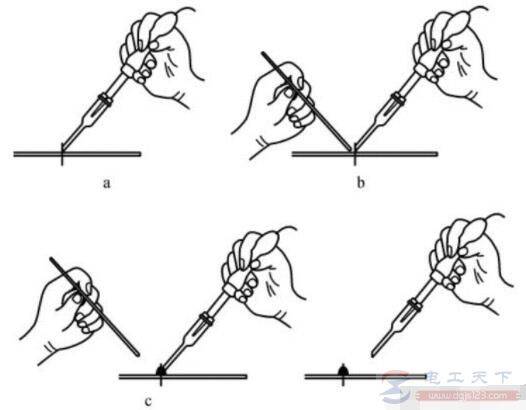

焊接过程如下:

锡焊常用焊接方法有哪些

(1)加热:达到温度,接触焊点,烙铁与电路板45度角,加热1-2s。

(2)送丝:焊丝送入引线根部。

(3)撤丝:形成适当大小焊点时,迅速撤丝,烙铁保持加热状态。

(4)去热:撤丝后继续加热1s,迅速将电烙铁从斜上方45度角方向脱开。

注意:焊点靠焊锡完全融化后自身的流动性形成,当焊点不理想时不能用烙铁抹来抹去。

3、焊接注意事项

(1)被焊元件和电路板氧化严重时,应预先处理。

(2)在进行点锡焊的过程中,可以利用松香助焊,在焊过几个点之后,用烙铁头在松香上蘸一下。
