有关手工焊接贴片元件的操作方法，关键是表贴的集成电路，焊贴片电阻电容，表贴集成电路与连接器，BGA模块的耐热程度以及热风枪温度的调节技巧等。
手工焊接贴片元件的操作方法
我也是位新手，近来做过一些表贴电路，我觉得，一般的分立元件，当然谁都能焊好了，只要心细手稳，没总题的。

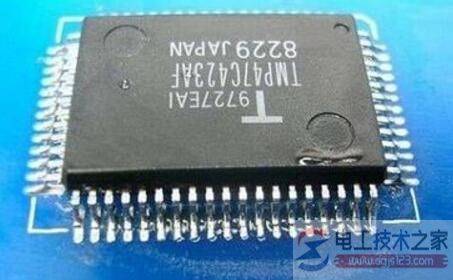

关键是表贴的集成电路，例如64脚的MSP430系列，除了心细之外，还得有些好的工具，如一把好的烙铁（专用于焊表贴集成电路的），我用的只能说是还可以吧，120元一把。
头儿细得像锥子一样。但长时间烧也不坏。贴片焊膏是必不可少的。
如果想焊的更好些，更快些，那么买 一台热风台就可以了，先拿小烙铁焊上两三个管脚，对准位置后，涂上焊膏，热风一吹，非常漂亮！但这种焊法，最后一定要拿放大镜，针尖，这两样工具一个一个管脚的检验，以防接触不良，我在这上面吃过好大的亏！
如果有一台热风台，就不会再因为焊坏板子而吃亏了，热风一吹，轻轻 一取就OK了，我过去焊坏好多板子，不是因为焊，而是因为取，引线太细，一取就完蛋了，有了热风台，就不会了。这玩意也不贵，300多就行了。
这两年我手工焊过许多贴片，并不难，要细心，掌握方法。
对于50mil间距的贴片就不说了吧，很容易的。对于引脚间距细密的，首先在干净的焊盘上涂上一层焊锡膏，再用干净的恒温电烙铁往焊盘上薄薄一层焊锡，把元件放置上去对准，上锡固定好对角，然后随意挑一边用烙铁垂直引脚出线方向较缓滑过，同时稍用力下压元件这条边；然后就同样方法焊对边；然后就另外两边。最后检查，不好的地方重新焊过。
1、焊贴片电阻电容
先在一个焊盘上上一点锡，用镊子夹住元件焊在这个焊盘上，如果不平可用镊子调整，最后可统一在另一个焊盘上上锡，完成焊接。
2、表贴集成电路/连接器
用松香酒精溶液做助焊剂。焊接前先用棉签沾上助焊剂涂抹在焊盘上，稍等一会，待酒精略微挥发一些后助焊剂会发粘，此时可将元件或连接器放好，略微压一下即可，注意一定要对正！然后用烙铁把对角线的两个管脚烫一下，即可固定元件，然后就一个脚一个脚地对付吧。
也可以在烙铁头上稍微多上点锡，在元件的管脚上轻轻拉过。但是这样容易使管脚之间短路，不过也好解决，涂上些松香酒精溶液，趁酒精尚未挥发之际拿烙铁再烫一次就OK了（这回烙铁头可得弄干净了）。
上面说的都是俺自己干活的经验，呵呵，焊0.5mm间距的GSM Modem连接器都是一次成功！(当然一开始也交过一点学费哦)
随着手机的体积越来越小， 内部的集成程度也越来越高，而且现在的手机中几乎都采用了球栅阵列封装模块，也就是我们通常所说的BGA。这种模块是以贴片形式焊接在主板上的。对维修人员来说，熟练的掌握热风枪，成为修复这种模块的必修课程。
1、BGA模块的耐热程度以及热风枪温度的调节技巧
BGA模块利用封装的整个底部来与电路板连接。不是通过管脚焊接，而是利用焊锡球来焊接。模块缩小了体积， 手机也就相对的缩小了体积， 但这种模块的封装形式也决定了比较容易虚焊的特性，手机厂家为了加固这种模块，往往采用滴胶方法。这就增加了维修的难度。
对付这种胶封模块，我们要用热风枪吹很长时间才能取下模块，往往在吹焊过程中， 拆焊的温度掌握不好，模块拆下来也因为温度太高而损坏了。
那么怎样有效的调节风枪温度。即能拆掉模块又损坏不了呢！跟大家说几种机型中常用的BGA模块的耐热温度和焊接时要注意的事项。 摩托罗拉V998的CPU,大家肯定很熟悉吧，这种模块大多数是用胶封装的。这种模块的耐热程度比较高， 风枪温度一般不超过400度不会损坏它，我们对其拆焊时可以调节风枪温度到350-400度，均匀的对其表面进行加热，等CPU下有锡球冒出的时候，说明底下的焊锡已经全部融化，这时就可以用镊子轻轻的撬动它，从而安全的取下 。跟这种模块的焊接方法差不多的模块还用诺基亚8210/3310系列的CPU,不过这种CPU封装用的胶不太一样，大家要注意拆焊时封胶对主板上引脚的损害。
西门子3508音频模块和1118的CPU。这两种模块是直接焊接在主板上的， 但它们的耐热程度很差，一般很难承受350度以上的高温，尤其是1118的cpu.焊接时一般不要超过300度。我们焊接时可以在好CPU上放一块坏掉的CPU.从而减少直接吹焊模块引起的损害。吹焊时间可能要长一些， 但成功率会高一些。
2，主板上面掉点后的补救方法。
刚开始维修的朋友，在拆用胶封装的模块时，肯定会碰到主板上掉点。如过掉的焊点不是很多，我们可以用连线做点的方法来修复，在修复这种掉点的故障中，我用天目公司出的绿油做为固定连线的固化剂。
主板上掉的点基本上有两种，一种是在主板上能看到引脚，这样的比较好处理一些，直接用线焊接在引脚上，保留一段合适的线做成一个圆型放在掉点位置上即可，另一种是过孔式焊点，这种比较难处理一些，先用小刀将下面的引脚挖出来，再用铜线做成焊点大小的圈，放在掉点的位置。再加上一个焊锡球，用风枪加热。从而使圈和引脚连在一起。 接下来就是用绿油固化了，涂在处理好的焊盘上，用放大镜在太阳下聚光照上几秒钟，固化程度比用热风枪加热一天的还要好。 主板上掉了焊点， 我们用线连好，清理干净后。在需要固定或绝缘的地方涂上绿油，拿到外面，用放大镜照太阳聚光照绿油。几秒钟就固化。
3.焊盘上掉点时的焊接方法。 焊盘上掉点后，先清理好焊盘， 在植好球的模块上吹上一点松香，然后放在焊盘上， 注意不要放的太正， 要故意放的歪一点， 但不要歪的太厉害，然后加热，等模块下面的锡球融化后，模块会自动调正到焊盘上， 焊接时要注意不要摆动模块。 另外，在植锡时，如果锡浆太薄， 可以取出一点放在餐巾纸，把助焊剂吸到纸上， 这样的锡浆比较好用！
★重点
焊接是维修电子产品很重要的一个环节。电子产品的故障检测出来以后，紧接着的就是焊接。
焊接电子产品常用的几种加热方式：烙铁，热空气，锡浆，红外线，激光等，很多大型的焊接设备都是采用其中的一种或几种的组合加热方式。
常用的焊接工具有：电烙铁，热风焊台，锡炉，bga焊机
焊接辅料：焊锡丝，松香，吸锡枪，焊膏，编织线等。
电烙铁主要用于焊接模拟电路的分立元件，如电阻、电容、电感、二极管、三极管、场效应管等，也可用
于焊接尺寸较小的qfp封装的集成块，当然我们也可以用它来焊接cpu断针，还可以给pcb板补线，如果显卡或内存的金手指坏了，也可以用电烙铁修补。电烙铁的加热芯实际上是绕了很多圈的电阻丝，电阻的长度或它所选用的材料不同，功率也就不同，普通的维修电子产品的烙铁一般选用20w-50w。
有些高档烙铁作成了恒温烙铁，且温度可以调节，内部有自动温度控制电路，以保持温度恒定，这种烙铁的使用性能要更好些，但价格一般较贵，是普通烙铁的十几甚至几十倍。纯净锡的熔点是230度，但我们维修用的焊锡往往含有一定比例的铅，导致它的熔点低于230度，最低的一般是180度。
新买的烙铁首先要上锡，上锡指的是让烙铁头粘上焊锡，这样才能使烙铁正常使用，如果烙铁用得时间太久，表面可能会因温度太高而氧化，氧化了的烙铁是不粘锡的，这样的烙铁也要经过上锡处理才能正常使用。
焊接：
拆除或焊接电阻、电容、电感、二极管、三极管、场效应管时，可以在元件的引脚上涂一些焊锡，这样可以更好地使热量传递过去，等元件的所有引脚都熔化时就可以取下来或焊上去了。焊时注意温度较高时，熔化后迅速抬起烙铁头，则焊点光滑，但如温度太高，则易损坏焊盘或元件。
补pcb布线
pcb板断线的情况时有发生，显示器、开关电源等的线较粗，断的线容易补上，至于主板、显卡、笔记本的线很细，线距也很小，要想补上就要麻烦一些。要想补这些断线，先要准备一个很窄的扁口刮刀，刮刀可以自已动手用小螺丝刀在磨刀石上磨，使得刮刀口的宽度与pcb板布线的宽度差不多。
补线时要先用刮刀把pcb板断线表面的绝缘漆刮掉，注意不要用力太大以免把线刮断，另外还要注意不要把相临的pcb布线表面的绝缘漆刮掉，为的是避免焊锡粘到相临的线上，表面处理好以后就要在上面均匀地涂上一层焊膏，然后用烙铁在刮掉漆的线上加热涂锡，然后找报废的鼠标，抽出里面的细铜丝，把单根铜丝涂上焊膏，再用烙铁涂上焊锡，然后用烙铁小心地把细铜丝焊在断线的两端。
焊接完成后要用万用表检测焊接的可*性，先要量线的两端确认线是否已经连上，然后还要检测一下补的线与相临的线是否有粘连短路的现象。
塑料软线的修补
光驱激光头排线、打印机的打印头的连线经常也有断裂的现象，焊接的方式与pcb板补线差不多，需要注意的是因普通塑料能耐受的温度很低，用烙铁焊接时温度要把握好，速度要尽量快些，尽量避免塑料被烫坏，另外，为防止受热变形，可用小的夹子把线夹住定位。
