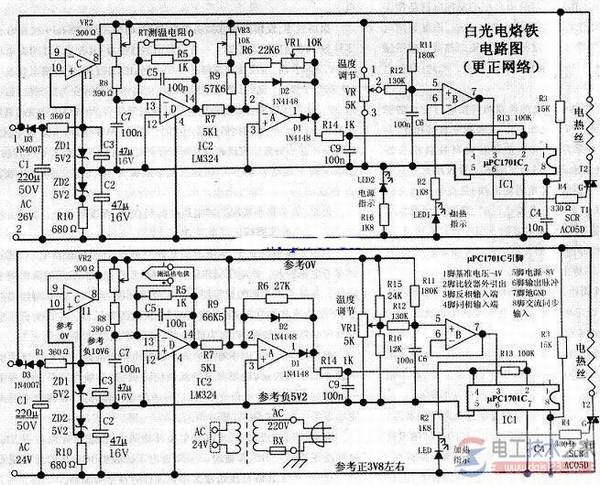

936恒温电烙铁电路图及烙铁构造原理

936烙铁是一种可恒温、低电压、长寿命烙铁，具有可靠接地线，并与市电隔离，在修理各种含有贴片元件和集成电路的印制电路板时，尤为方便安全。

主要依靠温度反馈电路来控制发热元件的通电和断电来实现控温的。

936烙铁主要由三大部分组成：变压器，温度控制板，手柄。【936恒温电烙铁电路图及烙铁构造原理】

936烙铁在接通电源后，控制板检测温控回路，温控回路通时，IC1控制Q1导通，发热芯开始通电加热，当温度到了设定温度时，IC1控制Q1断电，停止加热，Q1相当于电子开关，发热芯的电源由Q1来控制。

936烙铁在接通电源后，控制板检测温控回路，温控回路通时，IC1控制Q1导通，发热芯开始通电加热，同时面板指示灯会常亮，当温度到了设定温度时，IC1控制Q1断电，停止加热，同时面板指示灯会熄灭，当温度过底时再次接通电源，来回反复通断来控制温度。

打开电源开关后，指示灯不亮，不发热，先观察一个细节，指示灯会不会闪一下，（大多数烙铁的现像，也会有个别品牌的不会）会闪一下说明电源巳经给控制板供电了，说明控制板没有检测感温头。

可能的原因有5个方面：1.控制板的座子松动，断线；2控制板座子和手柄接口接触不良；3手柄线有断线；4手柄的烙铁芯坏；5手柄用错，烙铁芯阻值不匹配。

打开电源开关后，指示灯不亮，也不闪，可能的原因有4个方面：1电源线断；2变压器坏；3保险管烧坏；4 Q1坏。【936恒温电烙铁电路图及烙铁构造原理】

指示灯亮，但不发热，可能的原因有4个方面：1控制板上的接头松动，接触不良；2 手柄接头与控制板接头接触不良；3 手柄电线断线；4 发热芯坏。

指示灯亮，发热，但不恒温，烙铁头过热烧红，可能的原因有2方面：1发热芯坏；2手柄用错，烙铁芯阻值不匹配。
