电热元件功率的计算公式及方法图解

在业余制作或维修时，经常要与一些发热元件打交道。其工作电压一般为220v或380V。

当电源线电压为电热元件工作电压(220V)的√3倍时，则电热元件必须采用星形连接。

当电源线电压等于电热元件的工作电压(380V)时，则电热元件必须采用三角形连接。

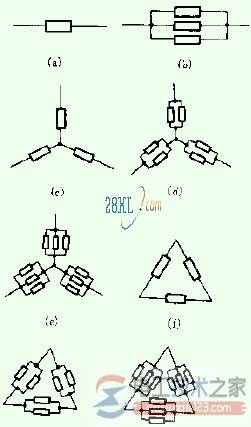

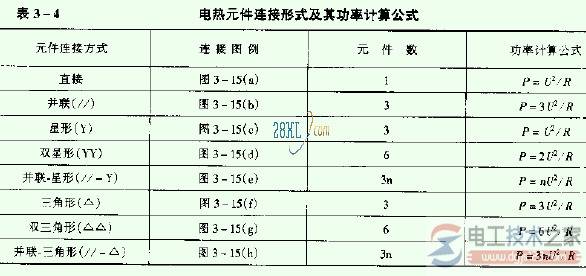

各相电热元件在对称负载情况下的常用连接方式的功率计算公式见表3一4常用连接方式见图3一15。

这些连接方式广泛应用于家用电器和工业农业生产电器之中，是制作与维修中所经常碰到的。

在表3-4中，P为总功率，U为电源线电压，R为电热元件(如电炉丝、红外加热管、红外加热板等)的电阻。
