电烙铁怎么用，电烙铁使用注意事项

电烙铁如何使用的方法，电烙铁是手工焊接的基本工具，分为外热式、内热式、恒温式、吸锡式等几种，本节重点介绍内热式电烙铁的构造及特点，电烙铁的握法，以及电烙铁使用注意事项。

电烙铁怎么用，电烙铁使用注意事项

电烙铁是手工焊接的基本工具，是根据电流通过发热元件产生热量的原理而制成的。

常用的电烙铁有外热式、内热式、恒温式、吸锡式等几种。另外，还有半自动送料电烙铁，超声波烙铁，充电烙铁等。

本节重点介绍内热式电烙铁的构造及特点。

一、电烙铁怎么用？电烙铁的握法

图一 电烙铁

内热式电烙铁的外形如图二所示。由于烙铁芯装在烙铁头里面，故称为内热式电烙铁。内热式电烙铁的烙铁芯是采用极细的镍铬电阻丝绕在瓷管上制成的，外面再套上耐热绝缘瓷管。

烙铁头的一端是空心的，它套在芯子外面，用弹簧夹紧固。由于烙铁芯装在烙铁头内部，热量完全传到烙铁头上，升温快，热效率高达90％，烙铁头部温度可达350°C左右。

内热式电烙铁具有体积小、重量轻、升温快和热效率高等优点，因而在电子装配工艺中得到广泛应用。

图二 内热式电烙铁



1、电烙铁的握法

焊接一般产品中的较精密元器件及受热易损元器件宜选用20W内热式电烙铁。对一些焊接面积大的结构件、金属底板接地点的焊接，则应选用功率更大一些的电烙铁。 电烙铁的握法可根据工作场所、操作部件及工件形状因人而异，灵活掌握。图三所示的是几种常见电烙铁的握法。可以采用握笔法拿电烙铁，小指垫在印制电路板上支撑电烙铁，以便自由调整接触角度、接触面积、接触压力，使焊接面均匀受热。焊接时使烙铁头朝下，拿稳拿准，烙铁头不能对印制电路板施加太大的压力，以防止焊盘受压翘起。

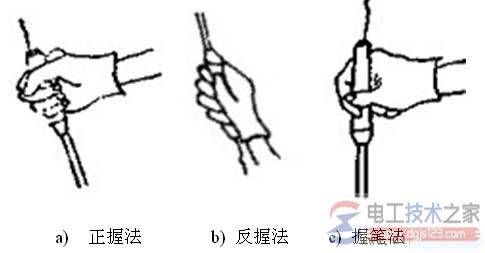

图三电烙铁的握法

二、电烙铁使用注意事项

1、电烙铁的电源线最好选用纤维编织花线或橡皮软线，这两种线不易被烫坏。

2、使用前，先用万用表测量一下电烙铁插头两端是否短路或开路，正常时20W内热式电烙铁阻值约为2.4k?左右(烙铁心的电阻值)。再测量插头与外壳是否漏电或短路，正常时阻值应为无穷大。

3、 烙铁头一般用紫铜制成，新烙铁使用前应先上锡。目前有一种称之为“长寿命”的烙铁头，是在紫铜表面镀以纯铁或镍，保护烙铁头不易氧化，使用寿命比普通烙铁头高10—20倍。这种烙铁头不宜用挫刀加工，使用过程中也不要在硬物上摩擦以免破坏表面镀层，缩短使用寿命。如果烙铁头上有残渣，可在沾湿的海绵上擦掉。

4、在使用间歇中，电烙铁应搁在金属的烙铁架上，这样既保证安全，又可适当散热，避免烙铁头“烧死”。

5、 在使用过程中，电烙铁应避免敲打碰跌，因为在高温时的震动，最易使烙铁芯损坏。
