为了家中人员的用电安全,在家中用电线路中必须有一个合格的地线。
家庭用电器多为单相220v的用电设备,如洗衣机、电冰箱、电饭锅等,当发生漏电时金属外壳就会带电,人体接触带电外壳,有没有一条合格地线的情况下,漏电电流将通过人体、大地、通过变压器按地线、回到星点构成一个闭合回路,将会带人体造成严重的触电威胁。
如果有一个合格的地线,一般接地阻值为4Ω左右,即便没有漏电保护器,人体电阻远大于地线电阻,漏电电绝大部份通过地线回到变压器中性点,只有极微小的漏电电流通过人体,大大降低了人体触电的风险。如果安装了漏电保护器的话,漏电流30毫安,动作时间0.3秒,人体触电的风险可以完全避免。
为了家庭用电安全,必须安装一根合格的地线。一条合格的地线,就是安全用电的生命线。
家里装修必须安装地线,地线经过电器插头连接在电器金属外壳,当电器外壳漏电时,电流将与大地形成回路,泄入大地。同时,漏电开关断开,减小了人体遭受电击的机率。
所以,家电接地线很重要,在家庭装修中必须牢记:一定要装接地线。
火线地线与零线的颜色字母表示法
作为电工来说,火线、地线与零线再熟悉不过了,这里说一说火线的颜色字线表示法,以及地线与零线的颜色字线用什么来表示,一起来看下。

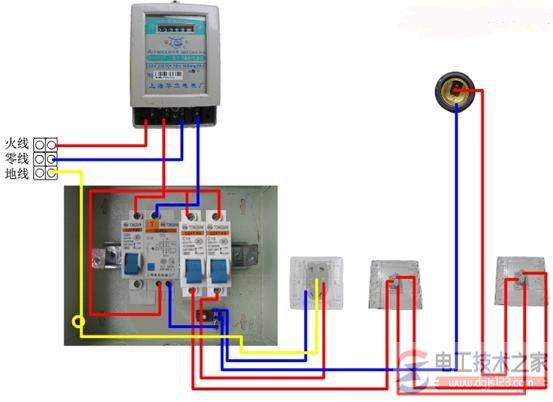

家庭电路安装接线图(零火地线)
