单控开关改双控开关接线图

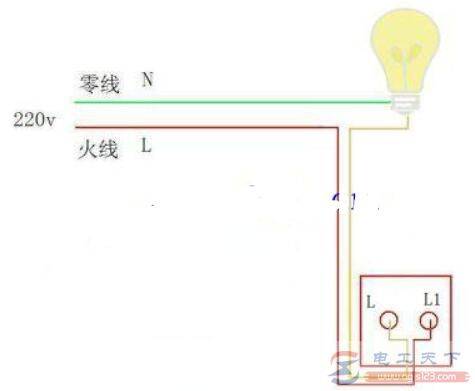

上图是一个单开单控接线图，零线N直接接照明灯泡N极，火线L接单控开关L1，L通过导线（黄线）连接照明灯泡的L极，通过单控开关L和L1的闭合，实现灯泡的熄灭和点亮。
下面把单开单控开关改成单开双控开关，双控就是两个以上的控制开关，即一个照明灯具可以在不同的地方控制，最常用的有楼梯间、地下室、长走廊道，大卧室等。
很多主卧室都带卫生间，会有一个小走道，在开门口的地方开灯，到床头关灯，这算是最方便的双控。双控开关是很普通的开关面板，五金店都有卖的，主要是先布好电线，它与一般的灯具电线的区别，在布线时如下图所示：
首先，准备所用的材料，买两个单开双控开关，和连接两个双控开关的三根导线，大部分五金商店都有卖。

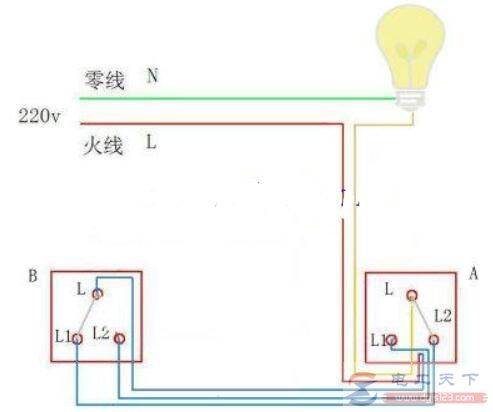

现在动手把原来的单控开关拆掉，然后把买来的三根导线的一端送进刚拆掉的单控开关底盒内，看（图中A）原来的两根红，黄再加上刚送进来的三根导线（蓝），共五根。三根导线（蓝）的另一端送进你所准备的第二个双控开关的底盒内（图中B），下面我们来接线。
双控开关有三个接线柱，分别是L(com),L1,L2三个接线柱，拿一个安装到A，也就是拆的单控开关的底盒上，图中A里的红线（送进正极电源的那根，如果导线颜色与图中的不一样，可以用电笔测一下）与其中的一根蓝线连接，（接好后，用绝缘胶带缠好）另一端安装到双控开关B的L极上，现在开关A中只有三个线头了，接下来把黄线头安装到A的L极上（另一端连接着照明灯泡的L极)，剩下来的两根导线（蓝）A中的L1连接到B中的L2，A中的L2连接到B中的L1。
安装完成后，即可实现两个开关都能控制照明灯泡的功能。

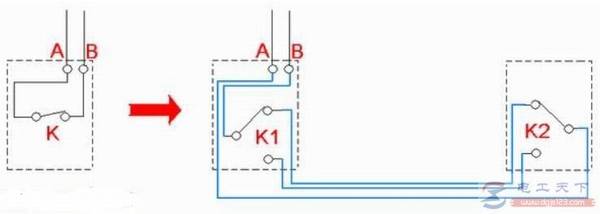

附：一个单控开关改为双控开关的接线图。
