导线的五种剥线方法


有关导线的剥线方法,对导线进行剥削操作的方法,主要有塑料硬导线线头绝缘层的剥离方法,橡皮线线头的剥离方法,护套线线头的剥离方法等几种。

导线的剥线方法

1、塑料硬导线线头绝缘层的剥离方法

芯线截面积为4mm2及以下的塑料绝缘线,其绝缘层用钢丝钳剥离。

操作方法:根据所需线头长度,用钳头刀口轻切绝缘层(不可切伤芯线),然后用右手握住钳头用力向外勒去绝缘层,同时左手握紧导线反向用力配合动作,如图2-1(a)。

导线的五种剥线方法

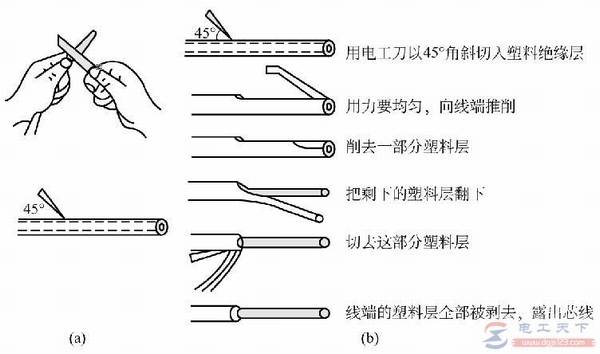

图2-1 塑料硬导线线头绝缘层的剥离方法

芯线截面积在4mm2以上的塑料绝缘线,可用电工刀来剥离其绝缘层,方法如图2-1(b)。

2、橡皮线线头的剥离方法

橡皮线线头的剥离方法如图2-2。

导线的五种剥线方法

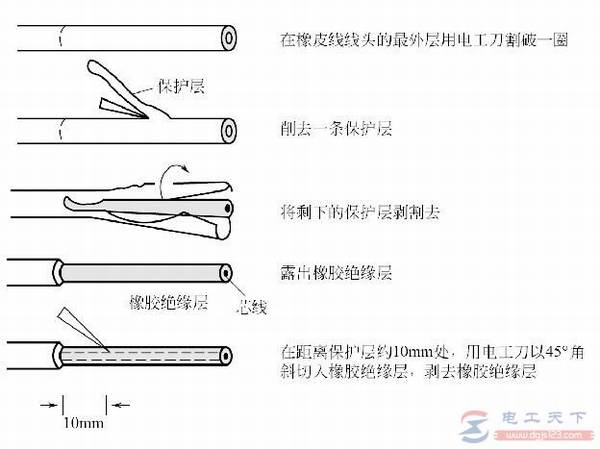

图2-2 橡皮线线头的剥离方法

3、护套线线头的剥离方法

护套线线头的剥离方法如图2-3。

导线的五种剥线方法

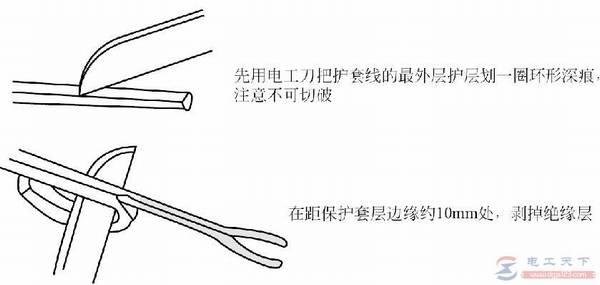

图2-3 护套线线头的剥离方法

4、塑料多芯软线线头的剥离

这种线可以用剥线钳剥离塑料绝缘层,也可用尖嘴钳剥离。

5、漆包线绝缘层的去除

常用绝缘导线的芯线股数有单股、7股和19股等多种。

漆包线的线径不同,去除绝缘层的方法分为:

(1)直径在1.0mm以上的,可用细砂纸或细砂布擦除;

(2)直径为0.6~1.0mm的,可用专用刮线刀刮去;

(3)直径在0.6mm以下的,可用细砂纸或细砂布擦除,或用打火机烤焦线头绝缘漆层,再将漆层轻轻刮去。

以上介绍了导线的多种剥线方法,希望对大家有所帮助。
