有关双控开关的接线方法，如何对双控开关进行布线，具体需要哪些步骤，才可以完成双控开关布线与安装工作，分享一个双控开关的布线线路图及接线图，一起来看下。

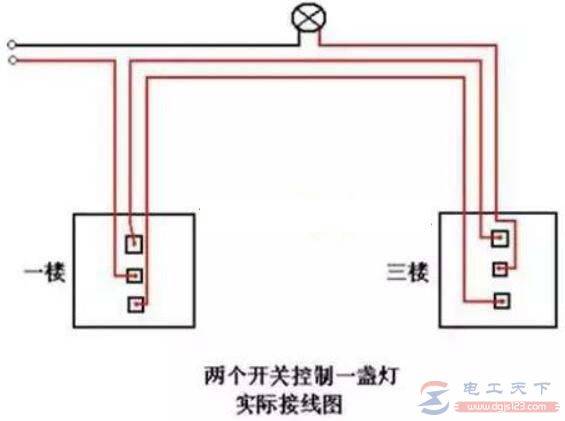

双控开关的线路图及接线图
1、双控开关的布线
怎么来对双控开关进行布线，先来了解一下什么是双控开关，也就是一个开关一起带常开、常闭两个触点。即一起用两个开关来操控灯具的开断电源。举例：在下楼是翻开开关，到楼上后封闭开关。

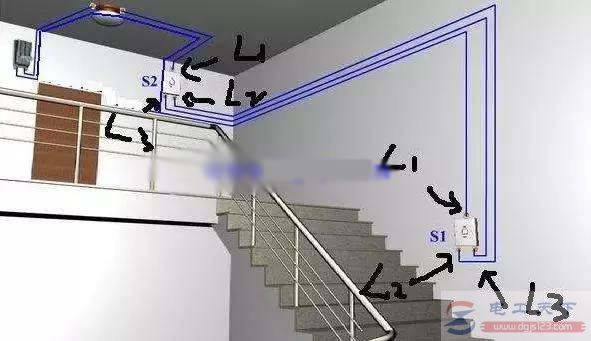

双控开关通常用在什么地方，一般双控开关用在家中走廊的两头，或者楼梯的上下层，或者卧室的门口和床头的两侧。

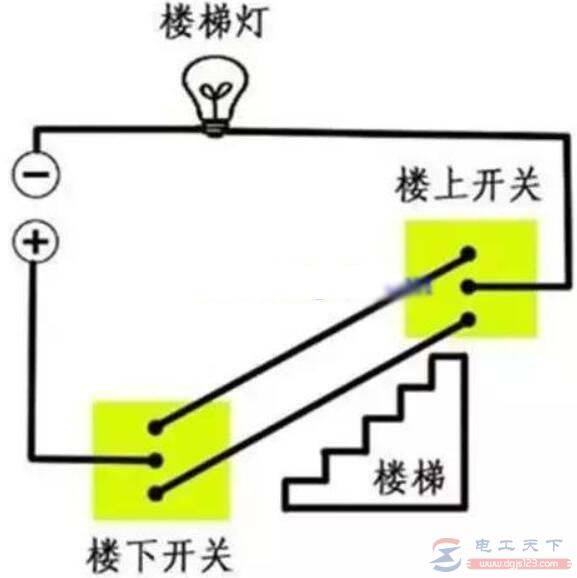

下图是一个双控开关的电路图：
以 下是布线的具体步骤：
1、衔接两个单刀双掷开关的两个触点（即开关1的触点与开关2的触点1相连，开关1的触点与开关2的触2相连）
2、然后两个开关的刀接入点灯的两头做为全部开关的两头
这么一来当开关1和2的刀一起接打向各自触点1或一起打向触点2时，电路接通，则灯亮；电路不通，则灯灭。所以两个开关都能够操控灯。

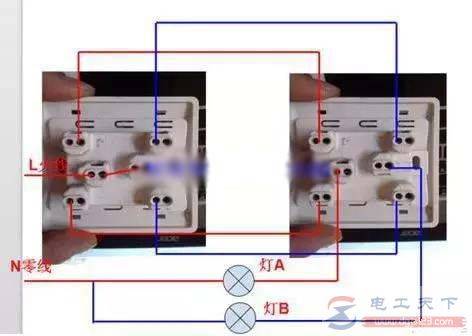

还有一种是双联双控开关，即是有2个按钮的开关，在一个面板上，经过两个开关操控和两条线路。

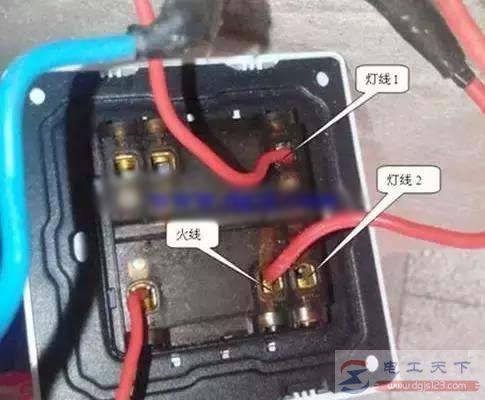

双控开关的接线方法：
1、先把一个双控开关的中心接线柱连到前方。
2、再把另一个双控开关的中心接线柱连到灯头。
3、然后衔接来回线，也即是用两条绿色导线恣意衔接上下两个衔接柱。
4、至于零线则直接衔接到灯头的另一个触点。
