常用电气照明设备之荧光灯的结构功能，荧光灯又叫日光灯，是普遍应用的一种照明光源，荧光灯由灯管、镇流器、启辉器、灯架和灯座等组成，荧光灯的工作原理及使用注意事项。
荧光灯的结构功能
荧光灯：荧光灯又叫日光灯，是普遍应用的一种照明光源，多用于教室、图书馆、商场、地铁等对显色性要求较高的公共场合。

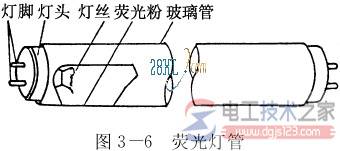

1、结构：荧光灯由灯管、镇流器、启辉器、灯架和灯座等组成。灯管由玻璃管、灯丝和灯丝引出脚等组成（图３－６）。

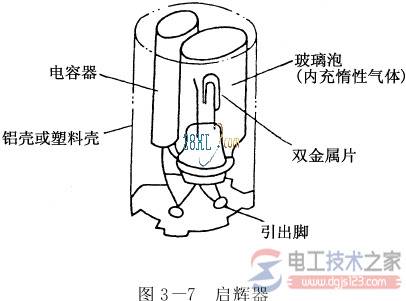

在灯丝上涂有电子粉，玻璃管内抽成真空后充入水银和氩气，管壁涂有荧光粉。启辉器由氖泡（玻璃泡）、纸介电容、出线脚和外壳等组成（图３－７）。
纸介电容可以消除当启辉器断开时产生的无线电波对周围无线电设备的干扰。镇流器是带有铁芯的电感线圈。

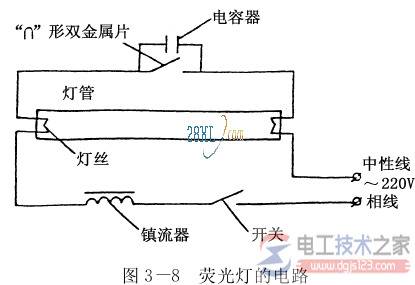

2、荧光灯的工作原理：荧光灯的电路图如图３－８。
当荧光灯通电后，电源电压经镇流器、灯丝，在启辉器的“∩”形动、静触片间产生电压，引起辉光放电。
放电时产生的热量使动触片膨胀，与静触片相接，从而接通电路，使灯丝预热并发射电子。
此时，由于动、静触片的接触，使两片间电压为零而停止辉光放电，动触片冷却并复位脱离静触片。
断开瞬间，镇流器两端由于自感应而产生反电动势，此电动势加在灯管两端，使灯管内惰性气体被电离而引起两极间弧光放电，激发产生紫外线，紫外线激发灯管内壁的荧光粉，发出近似日光的灯光。

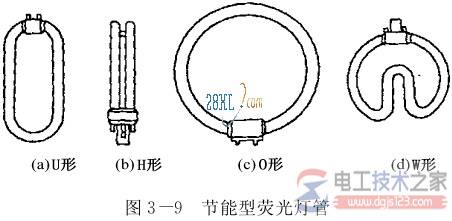

目前，许多新型品种的荧光灯已应用于各行各业，且安装和使用较方便，如吊装式的环形灯、多式多样的小型节能灯等。从灯管形状来分，有Ｕ形、Ｈ形、Ｏ形和Ｗ形等多种，如图３－９。
用作装饰的彩色荧光灯由于改变了荧光粉的化学成分，所以发光颜色有多种。从光源色调来分，有暖色调的，也有冷色调的。

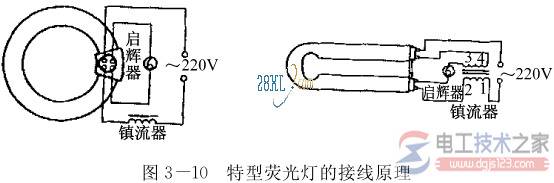

另外，有的节能荧光灯可直接装在一只灯座上，还有带启辉器的特型荧光灯，其接线原理图如图３－１０。
目前，许多荧光灯的镇流器已采用电子镇流器，它具有节电、启动电压较宽、启动时间短（０．５ｓ）、无噪声、无频闪现象等特点，可以在１５～６０℃范围内正常工作。其接线原理如图３－１１。
