声控灯照明控制线路图


有关声控灯照明控制线路图,声控灯照明线路由传声器BM、声音信号放大、半波整流、光控、电子开关等电路组成,各电路组成部分的功能说明。

声控灯照明控制的线路图

如下:

声控灯照明控制线路图

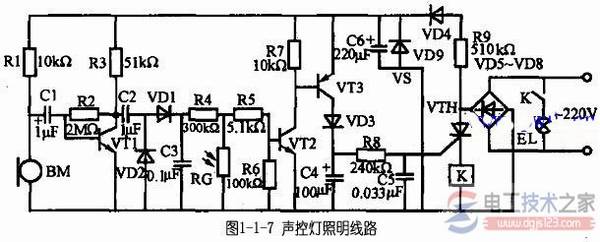

声控灯照明线路由传声器BM、声音信号放大、半波整流、光控、电子开关、延时和交流开关7部分电路组成。

传声器和VT1、R1-R3、C1组成声音放大电路。C2、VD1和VD2、C2构成整流电路,把声音信号变成直流控制电压。

R4、R5和光敏电阻RG组成光控电路,当光照射在RG上时,其阻值变小,直流控制电压衰减很大,VT2截止。

VT2、VT3和R7、VD3组成电子开关。平时,即有光照时,VT2、VT3截止,C4上无电压,单向晶闸管VTH截止,灯泡EL不亮。

在VTH截止时,直流高压经R9、VD4降压后加到C6上端,对C6充电,当充到12V后VS击穿确保C6上的电压不超过15V。

当没有光照射到RG上时,RG阻值很大,对直流控制电压衰减很小,VT2、VT3导通,VD3也导通,C4、C5开始充电,电压徐徐上升。

R8、C4和单向晶闸管VTH组成延时和交流开关。 C4通过R8将直流触发电压加到VTH门极,VTH导通,继电器K线圈得电,串在EL支路的继电器K常开触点接通,灯泡EL点亮。

灯泡点亮的时间长短由C4、R8的参数决定,按电路图所给出的元器件数值,在灯泡点亮约40S后,VTH截止,灯EL熄灭。CS为抗干扰电容,用于消除灯泡发光抖动现象。
