以下是10贴片led灯的制作电路图：
图1是一款贴片led照明灯具的实用电路图，该灯使用220v电源供电，220v交流电经c1降压电容降压后，经全桥整流再通过c2滤波后，经限流电阻r3给串联的10颗贴片led提供恒流电源。
贴片led的额定电流为20ma，但是我们在制作节能灯的时候要考虑很多方面的因素对贴片led的影响，包括光衰和发热的问题，led的温度对光衰和寿命影响很大，如果散热不好很容易产生光衰。
led的特性是温度升高电流就会增大，所以一般在做大功率照明时散热的问题是最重要的，将影响到led的稳定性，小功率一般都采取自散热方式。
因此，在电路设计时，电流不宜过大。图中r1是保护电阻，r2是电容c1的卸放电阻，r3是限流电阻防止电压升高和温度升高led的电流增大，c2是滤波电容。
实际在led电路中可以不用滤波电路，c2是用来防止开灯时的冲击电流对led的损害，开灯的瞬间因为c1的存在会有一个很大的充电电流，该电流流过led将会对led产生损伤，有了c2的介入，开灯的充电电流完全被c2吸收起到了开灯防冲击保护。
该电路是小功率灯杯最实用的电路，占用体积小可以方便的装在空间较小的灯杯里，现在被灯杯产品广泛的采用。
优点:恒流源，电源功耗小，体积小，经济实用.但是在设计时降压电容要采用耐压在400v以上的涤纶电容或cbb电容，滤波电容要用耐压250v以上.此电路适合驱动7-12只20ma的贴片led。

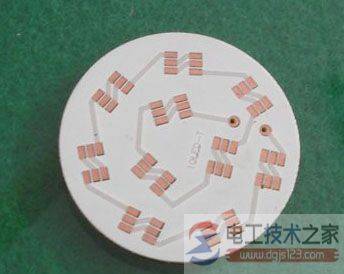

图2是电路板图pcb
图 2
这中圆形的板子手工制作比较麻烦，建议买成品板。
led照明灯的制作全过程：
图3

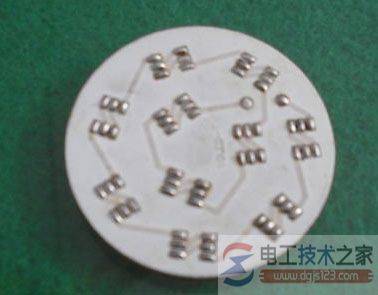

将灯板上锡，注意一定要均匀，锡不要太薄也不能太厚。

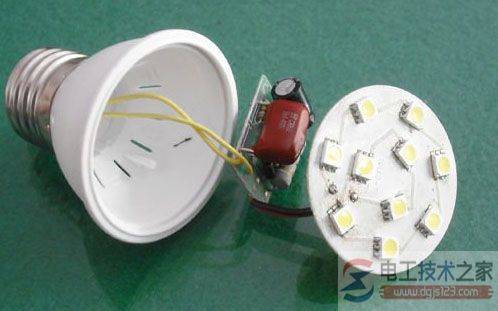

制作工具：（见图 4）
尖嘴钳或斜口钳1把，调温电烙铁带接地线，防静电手环，指甲剪，优质细焊锡丝，优质松香，ab胶，最好有一只直流电流表50ma的（不能用万用表代替）。
选择贴片led
贴片led要选用高亮度的，产品亮度：5500-6000mcd（纯白光），电压:3.2-3.4v，电流:20ma，焊接温度：250发光角度：120色温：5500k。
安装焊接贴片led:
将电路板安装正面朝上，将贴片led极性方向放好，注意贴片led正面有一个角有缺口，缺口处脚为正极（共6只脚），安装方向要一致，切勿装反因为贴片led是单向导电性而此电路采用的是串联电路，只要有一只装反整组灯就不会亮。
6只脚对好刚才上过的锡，用手固定贴片led后就可以进行焊接了，(电工天下 www.dgjs123.com)焊接要用30-35w的烙铁并接地线，焊接温度控制在240度以内，时间不能超过2秒。这样灯板就算组装完成了。（图5）
图 5

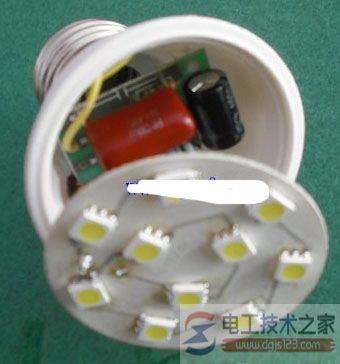

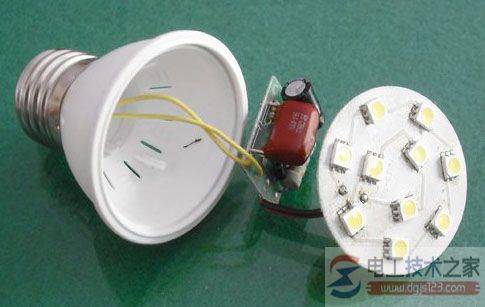

接下来就要组装电源，电源的焊接更加简单焊接成功如下图，因为灯杯里空间有限，元件要做一下整理以减少体积方便安装。（图 6）

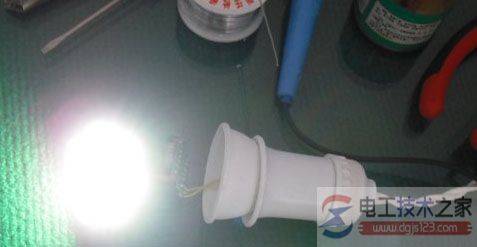

电源和灯板焊好后就可以接线测试了。 led照明灯制作方法与电路图

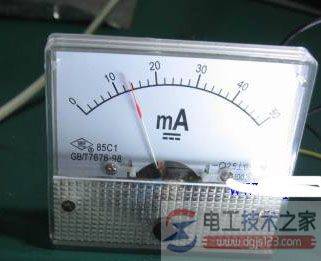

做一下电流测试：
测试电流为14ma，可以满足要求。

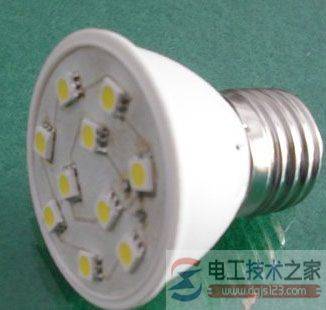

开始组装成品贴片led灯具，电源板上有个小孔，灯杯里有一个小圆柱形角，把电源板的孔对准小圆柱插入，用电烙铁加热圆柱固定的更牢固些。
最后用配好的ab胶图在灯杯的边缘再把灯板装进去压几分钟胶水就固化了。这样一个实用的贴片led节能灯就制作好了可以使用了。
制作注意事项：因为贴片led对静电是非常的敏感，静电很容易对贴片led造成损害，轻则性能下降，重则造成贴片led反向击穿短路，所以在接触贴片led时一定要做好静电防护，佩带防静电手环，使用防静电烙铁，普通烙铁一定要接地线。有条件的还需要使用防静电台垫。
