分享一个照明调光电路图，用两个档位来控制一盏灯的光亮，开关S置于“2”档时，灯光变暗，开关S置于“3”档时，灯光变亮，来看下具体的实现方法吧。
一盏灯两档控制调光电路图
1、照明调光电路原理
（1）当S置于“1”档时电路断开，灯泡熄灭；
（2）开关S置于“2”档时，二极管被串联接入电路，灯泡电流为交流半波整流电路，此时灯光较暗；
（3）开关S置于“3”档时，灯泡直接接入220V电路，灯光较亮。
2、一盏灯两档控制调光电路图

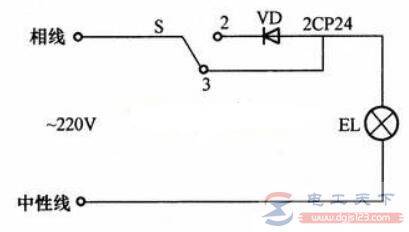

图1，单灯两档简易调光照明电路
根据灯泡功率大小，选择不同型号的二极管，如下表：
图2，调光照明电路中二极管型号
以上就是一个照明调光电路，实现一盏灯两档控制调光的电路图，希望对大家有所帮助。
