有关LED驱动电路的相关知识,介绍了一例LED楼道灯的电路图,以及一款基于AP3766的LED驱动电路原理图,来了解下LED驱动电路的工作原理,有需要的朋友参考下。
LED驱动电路的原理图

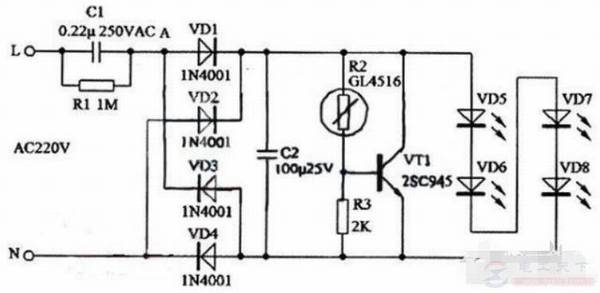

一例LED楼道灯的电路,如下图:
电路由电容降压电路、整流电路、LED发光电路和光电控制电路等部分组成。

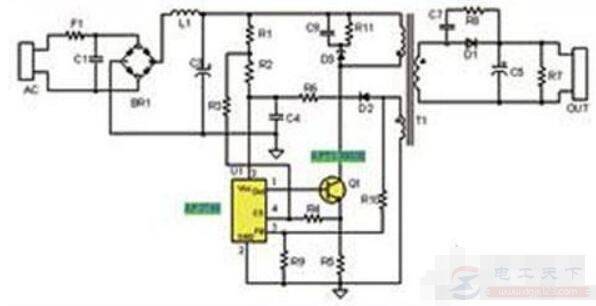

基于AP3766的LED驱动电路原理图,见下图:

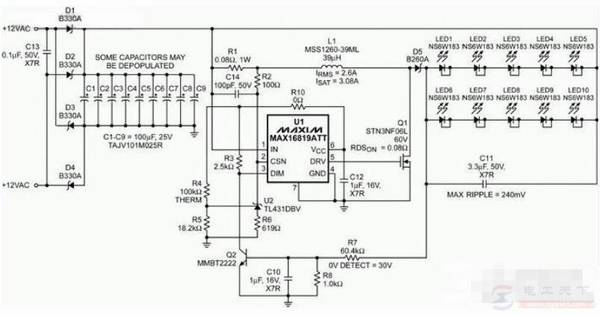

一个用于2并5串(5S2P)组合的AR111LED灯的驱动器电路原理图。MAX16819工作在buck-boost模式,电路工作电压为12VAC,能够为每串LED提供平均500mA驱动电流。
本电路以MAX16819为主控制器,可驱动总共10只LED-2串并联、每串5只LED,输入电压为12VAC、容差±10%肖特基二极管D1至D4构成全波整流电路,电容C1至C8用于电压滤波。
根据对LED闪烁的要求,可以去掉一些滤波电容以降低成本。这些电容中包含一个钽电容,具有较好的温度特性。
由于LED按照5S2P排列,不可能达到完全匹配的电流。假设LED灯具有良好的匹配度,使电流差异降至最小。控制每串LED的数量及混合架构的灯管数量,有助于减轻电流匹配度的影响。
如下图:
