常用电气照明设备之碘钨灯的结构与功能

碘钨灯：碘钨灯多应用于照度要求和悬挂高度均较高的室内外照明场所，它具有结构简单、发光效率高、体积小等优点，但也有使用寿命不长和需要水平安装的缺点。

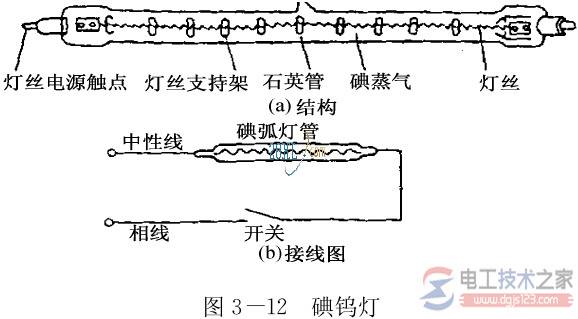

如图3-12（ａ），碘钨灯的外壳为耐高温的圆柱状石英管，两端灯脚为电源触点，管内中心是螺旋状灯丝（即钨丝），放置在灯丝支持架上，灯管内充有微量的碘。

碘钨灯的接线如图3-12（ｂ），通电后，当灯管内温度升高到２５０～１２００℃后，碘和灯丝蒸发出来的钨化合成为挥发性的碘化钨。

碘化钨在靠近灯丝的高温（１４００℃）处，又分解为碘和钨，钨留在灯丝上，而碘又回到温度较低的位置，依次循环，从而提高发光效率和延长灯丝寿命。

安装碘钨灯时，必须保持水平位置，水平线倾角应小于４°，否则会破坏碘钨循环，缩短灯管寿命。因灯管发光时周围的温度很高，必须装在专用的有隔热装置的金属灯架上。
