电灯拉线开关的结构原理及接线方法

有关电灯拉线开关的结构原理及接线方法，拉线电灯开关的线断了怎么接，电灯拉线开关的结构与工作原理，电灯拉线开关的结构，电灯拉线开关的原理，拉线灯开关接线方法，按电气标准规定：红线为火线，绿线为零线。

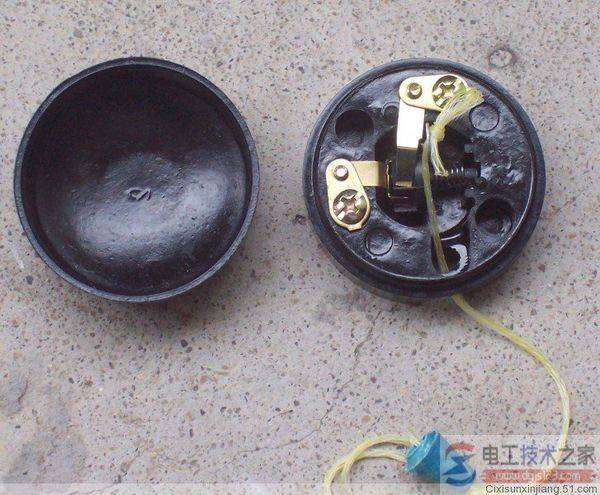

问题：租的房子，把老式拉线电灯开关的线拉断了，怎么接线？老式电灯接线接线时怎么防止触电？（电灯开关如图）

先从圆孔中穿过去，然后和铜片打个结，先断电，用木制板凳，戴绝源手套.

说明，拉线开关内不存在零线与火线之分，它的两个金属触点分别接火线进和火线出，【两线并排走，零线直接进灯头，火线通过开关进灯头】。

两个金属触点，各有一个螺丝，可以压紧导线端点，确保接触良好，一般情况下，该导线是不会拉断的，你所说的开关线拉断，可能是指拉线开关的拉线，其实重接也很简单，将细而结实的非金属线从开关底部穿到开关正面，再将引出的线穿过耳孔，然后打一个稍大于耳孔的结，试拉一下，只要线头不重耳孔内滑出，即大功告成，如线头滑出，重复上述过程，再在线头上大个结即可。

提醒，先关闭总电源，注意安全操作。

如果只是进开关的线头好办.把两线头分别从有螺丝的下面孔穿入.接上螺丝就行.注意断电.如果不能断电,1.拆下灯,2.穿皮鞋站在凳上接好线.3.拴好拉线盖好盖.4.装上电灯.这样就是碰到电也是安全的.附图:

L-----------。。-------灯----------N

^ 开关

拉线开关

图18-2所示是普通拉线开关的结构图,该开关的组装可分三步进行。

(1)把转动铜叉片弯折后装于塑料滚轮上,把具有弹性的铜电极②压在铜叉片上,便构成塑料滚轮正面的电极结构,如图18-2(a)所示。铜叉片能随塑料滚轮转动,俐电极则

固定不动,但始终与铜叉片保持良好的接触。

(2)把拨轮铁片贴在塑料滚轮背面,压上弹簧,即构成塑料滚轮背面的结构,如图18-2(b)所示。拨轮铁片受拉线拉力作用能拨动塑料滚轮转动,拨轮铁片也能在弹簧弹力作用下复位。

(3)把铁轴插入装配孔中,将塑料滚轮正面和背面的所有部件组装成为一个整体,再把这个整体嵌入塑料壳内,最后在塑料壳底座上安装簧片电极①和用螺丝固定铜电极②,装上拉线。即组成拉线开关,如图18-2(d)所示。

开关的一般符号如图18-2(d)所示。

用拉线开关控制照明灯泡点亮、关熄的实用电路如图18—2(e)所示。当拉一下拉线时,图18—2(c)中拨轮铁片向下运动,拨动塑料滚轮带着铜叉片旋转30°,电极①便与铜叉片接触,电源就经电极①、铜叉片输送到电极②。这时,等于图18—2(e)中开关S连通,于是给灯泡H加上220V电压,使它通电点亮。当松开拉线后灯泡保持点亮,只是拨轮铁片在弹簧力作用下复位。再拉一下拉线时,拨轮铁片又拨动塑料滚轮带着铜叉片旋转30°,使铜叉片离开电极①,这等于图18—2(e)中S断开,从而切断灯泡H的电源,把灯关熄。如果再拉拉线,将重复上述过程,控制灯泡点亮或关熄。

拉线灯开关怎样接？

拉线灯开关接线方法：

1、按电气标准规定：红线为火线，绿线为零线。但是为了保证人身安全，防止电源出错而发生触电事故，一定要用验电笔来鉴定一下火线为准。

2、确认火线后，将火线接在开关的一个接点上；开关的另一个接点，接出的线与灯头的中心接点相接。另外，直接将零线接到灯头连接螺纹的接点上。按着说的接线，这样灯就可以亮。

老式拉线灯开关后面有两个接线端子，一个是火线进，另一个是火线出(去灯），灯的另一端接N(零线)。

正常的接法是把开关串联在火线中间。
