有关声光控开关的电路构成，声光控开关由主电路、开关电路、检测电路组成，交流电经过桥式整流和电阻R1分压后接到晶闸管V的控制极，使V导通，整流后的电流经R2向C1充电。

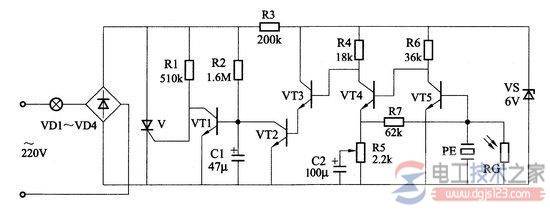

声光控开关电路
声光控开关原理，一款由常见电子元器件组成的光控、声控节能照明电路。
一、声光控开关的电路组成
由主电路、开关电路、检测电路组成。二极管VD1~VD4(桥式整流电路)、一个晶闸管V和灯泡串联组成主电路，开关三极管VT1和充电电路R2、C1组成开关电路，由TV2~TV5及电阻R4~R7组成放大电路，压电片PE和光敏电阻RG构成检测电路，稳压管VS和电阻R3构成稳压电路。
二、声光控开关的电路原理
电路原理：交流电经过桥式整流和电阻R1分压后接到晶闸管V的控制极，使V导通(此时VT1截止)，由于灯泡与二极管和V构成通路，使灯泡亮。同时整流后的电流经R2向C1充电，如果达到VT1的门电压，VT1饱和导通，晶闸管V关断，灯泡熄灭。在无光和有声音的情况下，压电片上得到一个电信号，经放大使VT2导通，C1经VT2放电使VT1截止，晶闸管控制极高电位使其导通，灯泡亮，随着R2、C1充电的进行使灯熄灭。
调节R5，改变负反馈的大小，使接收声音信号的灵敏度有所变化，从而可调节灯泡的灵敏度。光敏电阻RG和压电片并联，有光时电阻变小，使压电片感应的电信号损失太多，不能被放大VT2导通，所以灯不亮。
在有光的场合下，该灯不亮，只有在无光(夜晚)且有声音的情况下灯泡才亮，灯亮了一段时间(大约2分钟)后自动熄灭，即节约了电能，又延长了灯泡的使用寿命，非常实用。
