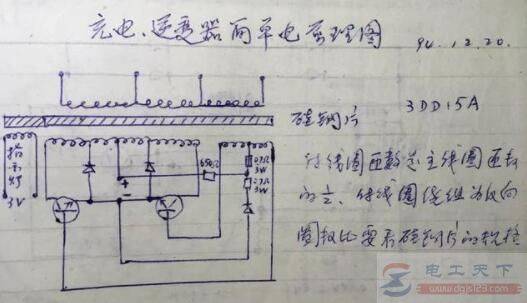

老式电源逆变器原理图

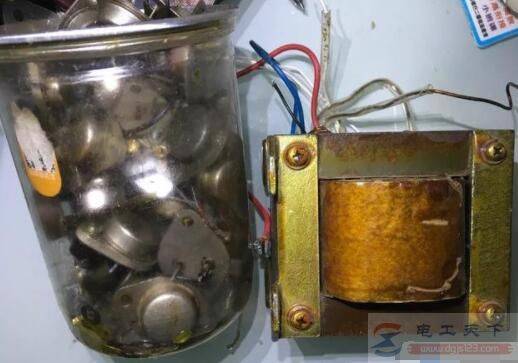

可以使用12V电瓶，整一个200瓦功率的硅钢片，初级220V抽几根头可以调节电压，次级12V三根头，中心抽头直接接电瓶正极，两边的抽头分别接3DD15A的集电极，两发射集并联接入电瓶负极。副线圈为反绕组，匝数比为主线圈的一半，其中心抽头经过大功率电阻（可用电炉丝绕制）及二极管串联接入负极。
为方波波型输出，付线圈中心抽头的电阻值可改变振荡频率，电阻越小，频率越低，电压降越大，功耗越大，输出电流也大，三极管负载大有发热现象，所以要安装足够大的散热板。

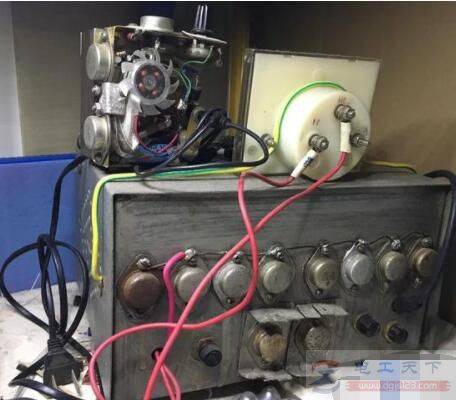

下面来制造一个盒子，后面墙板安装两组3DD15A的三极管，装上电压表，输出调节族扭。
通过本实例可以了解下老式逆变器的递变原理。
