两块9V/10W太阳能充电电路图
把两块9V/10W（电池板的电压为8.75V）的太阳能电池板串联起来，电压约18V，完全可以给12V的电瓶充电。如果对充电电路要求不高，则可采用下图中的简单电路来充电。

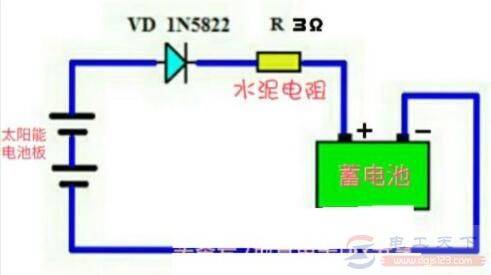

图1：太阳能充电电路
上图中，两块9V/10W的太阳能电池板串联，通过一个二极管VD和一个功率电阻R即可给12V的电瓶充电。VD为防倒流二极管，为了减小太阳能电池板输出电压的损耗，最好选用正向压降小的肖特基二极管。电阻R降压限流电阻，其阻值及功率视电瓶的充电电流而定。

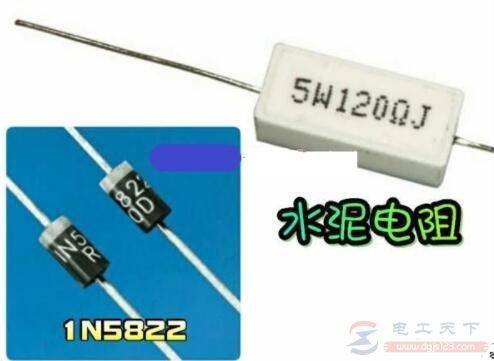

图2：水泥电阻和1N5822肖特基二极管
在制作具体电路时，降压限流电阻R可选用价格低廉的水泥电阻。防倒流二极管选用常用的1N5822，其耐压值为40V，额定工作电流为3A，用在此电路中绰绰有余。
太阳能电池板的输出电压不太稳定，随光照强弱而变化，所以上述电路的充电电压不够稳定。如果要使用稳定的电压给电瓶充电，可以采用市售的升降压模块对太阳能电池板的输出电压先进行稳压，然后再用来给电瓶充电。这种升降压模块的输出电压为稳定电压（跟稳压电源一样，输出电压可调），当输入电压高于其输出电压时，模块自动工作于降压模式，当输入电压低于其输出电压时，模块又自动转换为升压模式，这样输入电压在一定范围内变化，输出电压始终固定不变。
