用继电器构成的电源极性接反保护电路
一款使用继电器构成的电源极性接反保护电路，其电路非常简单，且不存在像串联二极管那样有较大的正向压降损失，以下是电路图：

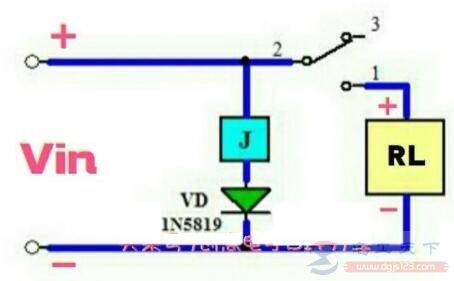

图1：继电器构成的电源极性接反保护电路
在上图电路中，RL为电子电路或直流负载，继电器J和二极管VD构成保护电路。当输入电压Vin极性未接错时，二极管VD导通，此时继电器J得电工作，其常开触点闭合，接通负载RL的电源，使其工作。
如果Vin的正负极接错，此时二极管VD截止，继电器J不工作，其常开触点断开，RL两端无电压也不工作，从而保护负载RL不会因电源极性接反而损坏。

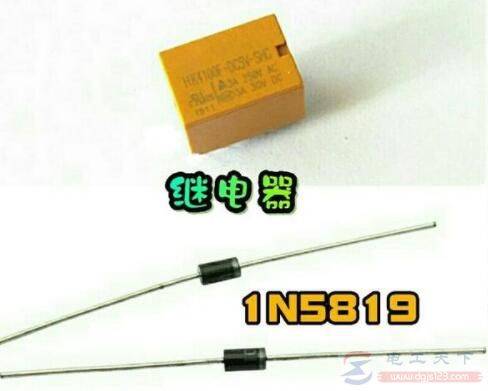

图2：继电器和1N5819二极管
在制作本电路时，继电器J的工作电压和触点容量视负载RL的工作电压和电流而定，二极管的耐压值要大于电源电压，并且留有一定的余量。
如果电源电压在30V以下，选用1N4001整流二极管即可，如果电源电压较低，比如在3～5V，二极管最好选用1N5819这类正向压降小的肖特基二极管。
