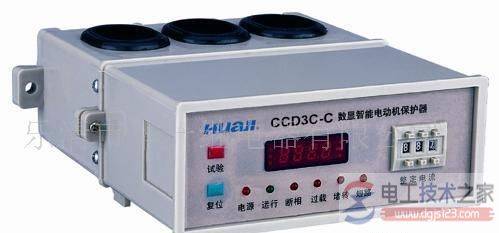

本文介绍了电机保护器的操作方法，包括过电流保护设定方法、启动延时设定方法、复位方法，并介绍了电机保护器的故障检查与维修方法，供大家参考。
一、电机保护器的操作方法
1、过电流保护设定方法：把面板上的拨动开关拨至设定位置，调整电流调节电位器使电流显示器数字为该电动机的额定电流值，再把开关拨到运行位置，此时显示器上的数字为该电动机的工作电流。
2、启动延时设定方法：全压启动可调至最小，总之启动延时时间要根据用户设备需要自行调整。
3、复位方法：当电机发生故障跳闸后，故障指示灯亮，保护装置处于记忆状态，按下面板上复位健方可复。
二、电机保护器的功能与故障检修
1、互感器固定在交流接触器下方为宜，采用螺丝固定安装方式：三相主线路分别穿过互感器的三个孔；按接线图接好线并检查无误后，方可通电调式（停机时才可修改参数）。
2、按功能键一次。显示设置菜单：显示器显示。表示进入修改功能参数设定。
3、按功能键二次。显示过载电流设定：显示器右边显示烁按数据键选择设定的数字，每按数据键一次数字递增“1”，按移位键该位闪烁再按数据键改参数。
4、按功能键三次。显示过载序号设定：显示器右边显示闪烁按数据键修改参数，每按数据键一次数字递增“1”。
5、按功能键四次。显示启动延时设定：显示器右边显示闪烁按数据键选择设定的数字，每按数据键一次数字递增“1”，按移位键该位闪烁再按数据键修改参数。
6、按功能键五次。显示轻载电流设定：（预警电流值设定）显示器右边显示闪烁按数据键选择设定的数字，每按数据键一次数字递增“1”，按移位键该位闪烁再按数据键修改参数。（设为“0”时，该功能关闭）
7、按功能键六次。显示来电自启动延时设定：显示器右边显示闪烁按数据键选择设定的数字，每按数据键一次数字递增“1”，按移位键该位闪烁再按数据键修改参数。（此项功能仅对来电自启动有效）
8、按功能键七次。显示漏电保护设定：显示器右边显示闪烁再按数据键修改参数，(电工技术之家 www.dgjs123.com)有关数字表示的漏电电流值（1=500mA.2=1000mA.3=1500mA.4=2000mA.5=2500mA.6=3000mA.7=3500mA.0=关闭）
9、按功能键八次。显示本机地址号设定：显示器右边显示闪烁按数据键选择设定的数字，每按数据键一次数字递增“1”，按移位键该位闪烁再按数据键修改地址号。（设为“0”时，该项功能为手动复位）
10、按功能键九次。显示故障复位设定：显示器右边显示闪烁按数据键选择设定的数字，每按数据键一次数字递增“1”，按移位键该位闪烁再按数据键修改复位时间。（设为“0”时，该功能关闭为手动复位）
11、在工作停机后，按移位键3秒显示循环故障记录，3秒后自动复位，按数据键查询电动机工作时间、运转时间统计。
12、摸拟量DC4-20mA 接口：20mA对应于保护监控器默认为规格电流值。例：过电流设定值为30A时，所对应的电流值30A*2=60A。
13、运运状态按数据键查看工作电压，3秒后自动复位：按复位键轮流查看A、B、C三相工作电流；3秒后回到A相电流；按功能键可查阅设置参数但不能修改参数。上位机对下位机监控时面板上的通讯指示灯亮。
14、故障状态：面板上的对应指示灯被点亮，显示器显示故障动作值记录，按复位键保护器进入复位。
运行操作与故障指示：设置完毕或保护器再次接入工作电源后，无自启动功能时，显示整定电流值A，按数据键显示电压U3秒种自动返回：有自启动功能时显示自启动时间倒计时。自启动时间过后进入电动机启动状态，电机启动且显示启动时间倒计时。启动时间过后进入运行状态。
在运行过程中，循环显示A、B、C相电流值，每项显示停留时间为2秒。循环显示中，按任何键一次则锁定显示该项值，再按任何键一次则显示工作电压值，再按任何键一次则返回循环显示。当电动机出现过流时，过流指示等闪烁，且过流倍数越大，过流灯闪烁得越快，直至跳闸。如电流恢复正常，闪烁自动消失。
当检测到故障且到动作时间时，发出跳闸信号，相应故障指示灯亮，显示故障代码。无自启动功能时，排除故障按复位键可自启动电动机；有自启动功能时，保护器必须断电30秒后重新加电，才可再次启动。
