编码器的计数方法
编码器输出方波信号，计数器的输入同样为方波信号。
一般接法：编码器的输出A和B，接到计数器输入的A和B，以实现对编码器输出的方波信号的计数。计数器可以手动设置，实现加减计数或增量计数等。
注意：编码器的0V与计数器的0V应接在一起，以实现共地。编码器的输出电压不能超过计数器的可接受的输入电压范围。
编码器计数的计算方法
编码器一个脉冲对应的长度M=π*R/脉冲数=3.14*150*1600=0.294375mm。
比如长度为2000mm，则编码器的输出脉冲数=2000/0.294375=6794(只能是整数个)。
在计算主轴的转速时，需要计数单位时间的脉冲数，如单位时间为1秒，1秒钟内编码器输出的脉冲数为X，则主轴转速V=(X/1600)*60。

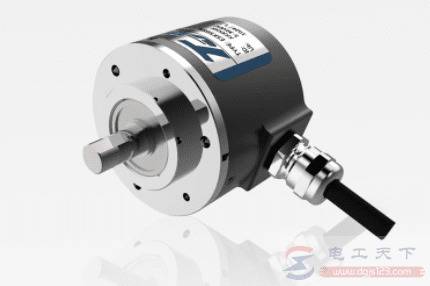

旋转编码器怎么接线，旋转编码器接线图及安装步骤
有关旋转编码器的接线方法，旋转编码器接线图，旋转编码器以转动时输出脉冲，常用的旋转编码器有5条引线，其中3条是脉冲输出线，1条是COM端线，1条是电源线。

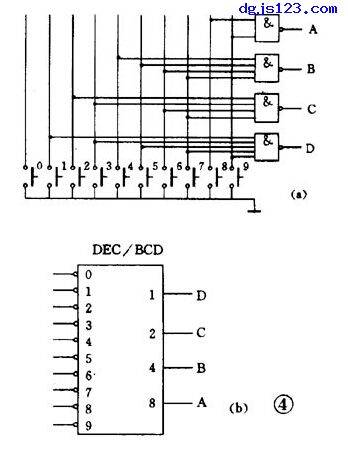

编码器与译码器的入门知识
