有关电流互感器的接线方法，不同种类的电流互感器，以及在不同应用环境下，其接线方式有所不同，以下介绍了单台电流互感器的接线图，两相不完全星形接线形式电流互感器接线图等，供大家学习。
多种电流互感器的接线图
1、单台电流互感器接线图
只能反映单相电流的情况，适用于需要测量一相电流的情况。
图1：单台电流互感器接线图
2、三相完全星形接线和三角形接线形式电流互感器接线图
三相电流互感器能够及时准确了解三相负荷的变化情况。
图2：三相完全星形电流互感器接线图

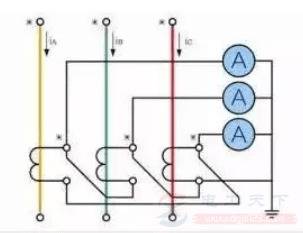

图3：三相完全角形电流互感器接线图

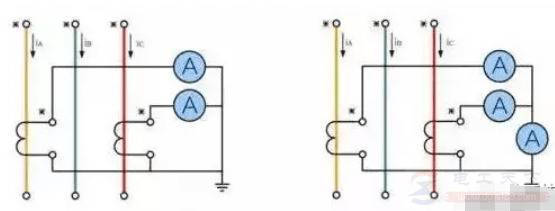

3、两相不完全星形接线形式电流互感器接线图
在实际工作中用得最多，但仅限于三相三线制系统。节省了一台电流互感器，根据三相矢量和为零的原理，用A、C相的电流算出B相电流。
图4：两相不完全星形接线形式电流互感器接线图

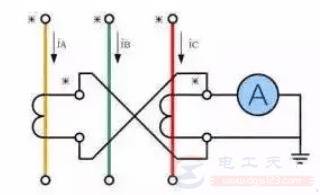

4、两相差电流接线形式电流互感器接线图
仅用于三相三线制电路中，这种接线的优点是不仅节省一块电流互感器，而且可以用一块继电器反映三相电路中的各种相间短路故障，也就是用最少的继电器完成三相过电流保护，节省投入。
图5：两相差电流接线形式电流互感器接线图
