用于表示二极管的性能好坏和适用范围的技术指标,称为二极管的参数。不同类型的二极管有不同的特性参数,对于初学者来说需要掌握哪几个主要参数,这里总结了二极管的三大参数,供大家学习。
二极管的参数
1、额定正向工作电流
指二极管长期连续工作时允许通过的最大正向电流值,电流通过管子时会使管芯发热,温度上升,温度超过容许限度(硅管为140左右,锗管为90左右)时,使管芯过热而损坏。

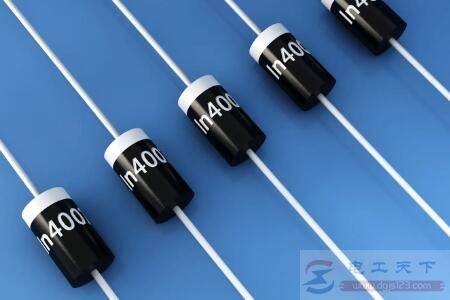

所以,二极管使用中不能超过二极管额定正向工作电流值,如常用的IN4001-4007型锗二极管的额定正向工作电流为1A。
2、最高反向工作电压
加在二极管两端的反向电压高到一定值时,就会将管子击穿,从而失去单向导电能力。为了保证使用安全,规定了最高反向工作电压值,如IN4001二极管反向耐压为50V,IN4007反向耐压为1000V。
3、反向电流
反向电流是指二极管在规定的温度和最高反向电压作用下,流过二极管的反向电流。反向电流越小,管子的单方向导电性能越好。
注意,反向电流与温度有着密切的关系,大约温度每升高10,反向电流增大一倍。例如2AP1型锗二极管,在25时反向电流若为250uA,温度升高到35,反向电流将上升到500uA。依此类推,在75时,它的反向电流已达8mA,不仅会失去单方向导电特性,并且会使管子过热而损坏。再比如2CP10型硅二极管,25时反向电流仅为5uA,温度升高到75时,反向电流也不过160uA。
所以,与锗二极管相比,硅二极管在高温下具有更好的稳定性。
