有关接近开关的接线图，接近开关有两线制和三线制的区别，两线制中接近开关与负载串联后接到电源，PLC数字输入模块的三线制接近开关的型式选择，槽型光电开关接线方法。
接近开关的接线图
槽型光电开关接线
光电开关那个二极管是发光二极管，输出则是光敏三极管，C就是集电极，E则是发射极。
一般三极管作开关使用时，通常都用集电极作输出端。
1、一般接法：二极管为输入端，E接地，C接负载，负载的另一端需要接正电源。这种接法适用范围比较广。
2、特殊接法：二极管为输入端，C接电源正，E接负载，负载的另一端需要接地。该接法仅适用于负载等效电阻很小的时候（几十欧姆以内），如果负载等效电阻比较大，可能会引起开关三极管工作点不正常，导致开关工作不可靠。
两线与三线接近开关的区别：

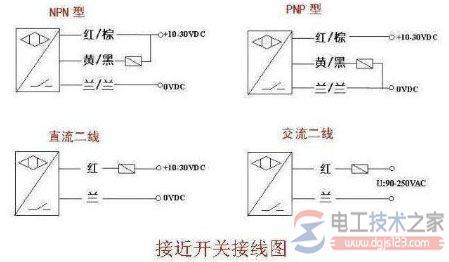

1）接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。
2）两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。

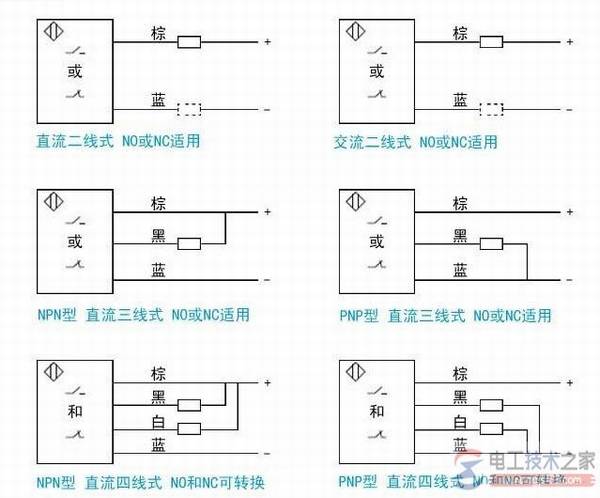

3）三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。
负载的另一端：对于NPN型接近开关，应接到电源正端；对于PNP型接近开关，则应接到电源0V端。
4）接近开关的负载可以是信号灯、继电器线圈或可编程控制器plc的数字量输入模块。
5）注意接到plc数字输入模块的三线制接近开关的型式选择。
plc数字量输入模块一般可分为两类：一类的公共输入端为电源0V，电流从输入模块流出（日本模式），此时，一定要选用NPN型接近开关；另一类的公共输入端为电源正端，电流流入输入模块，即阱式输入（欧洲模式），此时，一定要选用PNP型接近开关。千万不要选错了。
6）两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰，工作更为可靠。
7）有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功能，此种情况，请按产品说明书具体接线。
注：标识含义：
bk（black）黑色：一般为输出线，输出为常开。
bn（brown）棕色：一般为电源线，接电源正极。
bu（blue）蓝色：一般为电源线，接电源负极。
wh（white）白色：一般为输出线，输出为常闭。
npn：黑色一端接负载，负载另外一端接电源正极。
pnp：黑色一端接负载，负载另外一端接电源负极。
