一般的电气原理图上，通用标准：KM表示接触器、KＡ表示继电器、KT表示延时继电器，延时继电器又分通电延时和断电延时，通电延时和断电延时在文字上是一样的，都是KT，但是符号不一样。
时间继电器的文字与图形符号

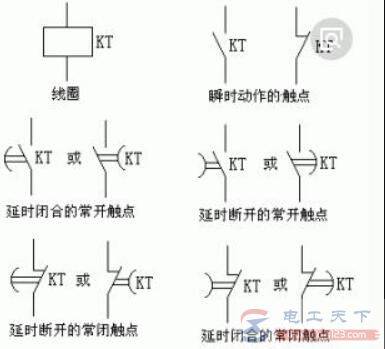

继电器的符号，如下图：
一、时间继电器的型号意义

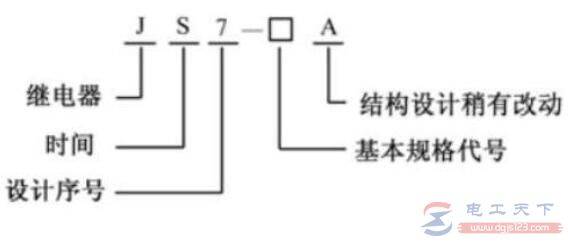

时间继电器的符号及含义
基本规格代号：
1：通电延时，无瞬时触头；
2：通电延时，有瞬时触头；
3：断电延时，无瞬时触头；
4：断电延时，有瞬时触头。
二、时间继电器的线圈图形符号

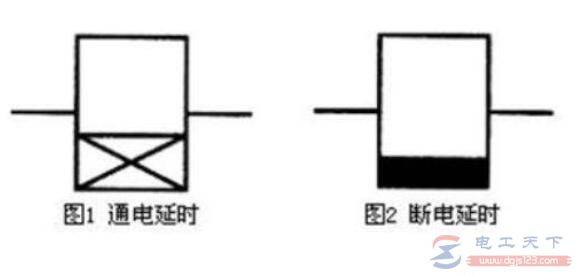

图1是通电延时线圈图形符号，图2是断电延时线圈图形符号。
三、继电器的型号命名
一般国产继电器的型号命名由四部分组成：第一部分+第二部分+第三部分+第四部分 。
继电器型号第一部分用字母表示继电器的主称类型。
jr----小功率继电器
jz----中功率继电器
jq----大功率继电器
jc----磁电式继电器
ju----或温度继电度
jt----特种继电器
jm----脉冲继电器
js----时间继电器
jag----干簧式继电器
继电器型号第二部分用字母表示继电器的形状特征。
w----微型
x----小型
c----超小型
继电器型号第三部分用数字表示产品序号。
用数字表示产品序号
继电器型号第四部分用字母表示防护特征。
f----封闭式
m----密封式
例如：jrx-13f（封闭式小功率小型继电器） 。
jr——小功率继电器
x——小型
13——序号
四、时间继电器的常见型号
以下是一些常见的时间继电器的型号，供大家参考：
ds-21 ds-21c ds-31 ds-31c ds-31/2 ds-31c/2
ds-22 ds-22c ds-32 ds-32c ds-32/2 ds-32c/2
ds-23 ds-23c ds-33 ds-33c ds-33/2 ds-33c/2
ds-24 ds-24c ds-34 ds-34c ds-34/2 ds-34c/2
ds-25 ds-25c ds-35 ds-35c ds-35/2 ds-35c/2
ds-26 ds-26c ds-36 ds-36c ds-36/2 ds-36c/2
ds-27 ds-27c ds-37 ds-37c ds-37/2 ds-37c/2
ds-28 ds-28c ds-38 ds-38c ds-38/2 ds-38c/2
js-11a/11、js-11a/21、js-11a/12、js-11a/22、
js-11a/13、js-11a/31、js-11a/32、jss-11a、
jss-12a、jss-24ss-94b/1-1、ss-94b/1-2、
ss-94b/2-1、ss-94b/2-2、ss-94/1、ss-94/2、
ss-94/3、ss-94/4、ssj-11a、ssj-11b、ssj-21a、
ssj-31a、ssj8-11a、ssj8-11b、ssj8-21a、
ssj8-21b、ssj8-31a、ssj8-31b
rs-11a/rs-12a/rs-13a/rs-11b/rs-12b/rs-13b
rs-21a/rs-22a/rs-23a/rs-21b/rs-22b/rs-23b
rs-31a/rs-32a/rs-33a/rs-31b/rs-32b/rs-33b
以上就是时间继电器的文字符号与图形符号的含义，以及时间继电器的线圈图形符号的相关知识，希望对大家有所帮助。
