本文介绍了二位三通电磁阀符号，二位三通电磁阀的工作原理，并提供了一个电磁阀接线图，用于控制汽机低压后缸喷水系统气流通道的通断，供大家学习参考。

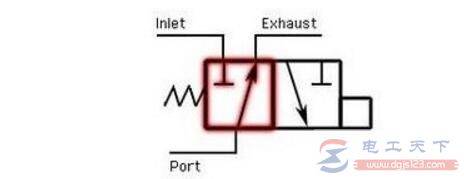

一、二位三通电磁阀符号
如下图：
二位三通电磁阀：两个位置三个通气口，其中一个为进气口（P），另两个为出气口（A/B），当电磁阀得电励磁是，P和A通，失电时P和B通两位指阀芯有两个位置，三通就是三个口，一个进气口，P口，或者1口，一个工作口，2口，一个排气口，3口。
分为常开常闭二种状态，常开工作原理：通电后，阀芯产生动作，开启气路，断电之后阀芯复位，关闭气路。
二位三通电磁阀工作原理:
图2：单线圈二位三通电磁阀工作原理

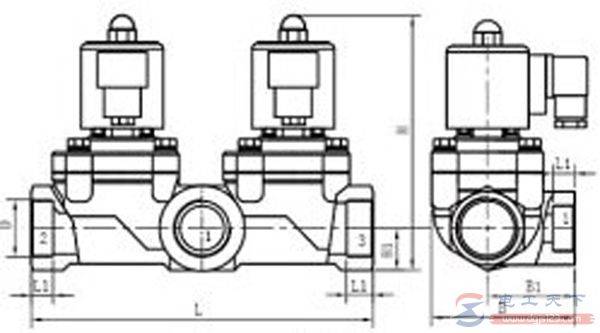

图3：双线圈二位三通电磁阀结构图
一进一出：常闭式(TM2/3)---当电磁阀线圈通电时，接口2通向接口1，接口3关闭；
当电磁阀线圈断电时，接口2关闭，接口1通向接口3；
常开式(TM2/3K)--当电磁阀线圈断电时，接口3通向接口1，接口2关闭；
当电磁阀线圈通电时，接口3关闭，接口1通向接口2；
一进二出：(TM2/31) 当电磁阀线圈通电时，出介质端(2)第一路打开，第二路(3)关闭；
当电磁阀线圈断电时，出介质端第一路(2)关闭，第二路(3)打开；
二进一出：(TM2/32) 当电磁阀线圈通电时，进介质端第一路(2)打开，第二路(3)关闭；
当电磁阀线圈断电时，进介质端第一路(2)关闭，第二路(3)打开；
注：(此内阀两进口端前必需加单向阀)
二位三通电磁阀的用途：
二位三通电磁阀是一种两位三通电磁阀换向换位作为液体、气体等不同介质在系统中接通、切断或转换介质的流动方向。
二位三通电磁阀可以广泛地用于制冷、酸碱介质转换、化工厂、设备系统的自动控制应用上。也可以用于一些保护回路中。

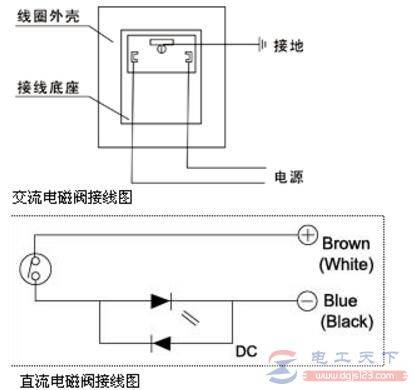

二、电磁阀接线图
电磁阀的使用要求：在交流电的环境下，电磁阀可以正常工作，直流有正负极，需要保证电压相同。

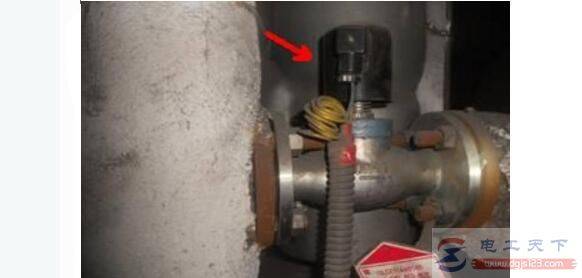

下图箭头处即为一个电磁阀，用于控制汽机低压后缸喷水系统气流通道的通、断。
工作原理：
低压缸喷水系统向双流低压缸每端喷水环上的喷咀提供凝结水，当汽轮机所处工况要求投入低压缸喷水系统时，系统中的电磁阀接通，空气供至喷水流量控制阀的执行机构。
凝结水通向低压缸排汽导流环上的喷咀，且压力控制器的凝结水压力测点感受到压力信号。
以上就是二位三通电磁阀符号与接线图的全部内容，希望对大家有所帮助。
