气路或液路二位三通电磁阀工作原理图解

本文介绍了二位三通电磁阀的工作原理，包括单电控二位三通电磁阀、双电控二位三通电磁阀的工作原理，给线圈通电，气路接通或断开，导致气路接通或断开。

一、二位三通电磁阀的原理图解

1、常闭型二位三通电磁阀动作原理

给线圈通电，气路接通，线圈一旦断电，气路就会断开，相当于“点动”。

2、常开型二位三通电磁阀单电控动作原理

给线圈通电，气路断开，线圈一旦断电，气路就会接通，也是“点动”。

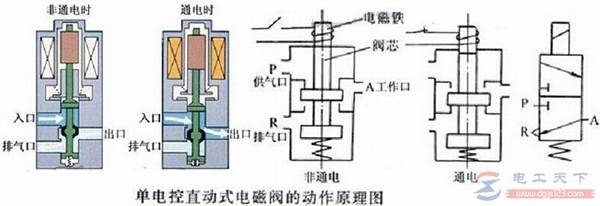

图1，单电控二位三通电磁阀

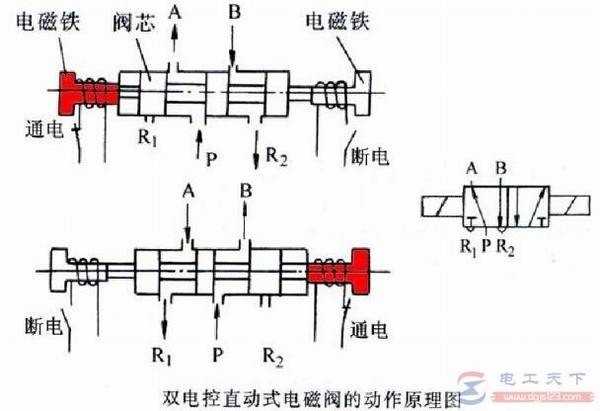

图2，双电控二位三通电磁阀

二、二位三通电磁阀的工作原理

二位二通电磁阀原理：电磁阀是一进一出（二个通道、最常见）；1个通道与气源毗连，别的一个通道与执行机构的进气口毗连。

二位三通电磁阀控制气体是一进一出一排气（位置有二个）；1个通道与气源毗连，别的两个通道1个与执行机构的进气口毗连，1个与执行机构排气口毗连。

二位四通电磁阀控制气路1进气口（即进介质口，介质不一定是气体），2,3都为工作口，是联通到双作用气缸的两端的。4为排空口，即气缸内被压缩的一段中的气体（介质）从这里排空。

三位五通电磁阀控制气体是一进二出一排气（但事情位置有三个）；1个进气孔(接进气气源)、1个正动作发泄孔和1个*作发泄孔(别离提供给目标装备的一正一*作的气源)、1个正动作排气孔和1个*作排气孔(安装*)。

二位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。这相当于“自锁”。

基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序时，可以让电磁阀线圈动作1~2秒，可以保护电磁阀线圈不容易损坏。

以上就是气路或液路二位三通电磁阀工作原理的全部内容，希望对大家有所帮助。
