三类电磁阀的原理与特点图解

本文介绍了三类电磁阀的工作原理，以及这几类电磁阀的主要特点，包括直动式电磁阀、分步直动式电磁阀、间接先导式电磁阀的原理与特点说明。

电磁阀的原理与特点

重点介绍直动式电磁阀与先导式电磁阀的工作原理与主要特点。

1、直动式电磁阀

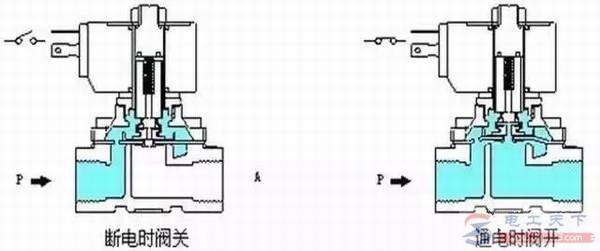

图1，直动式电磁阀

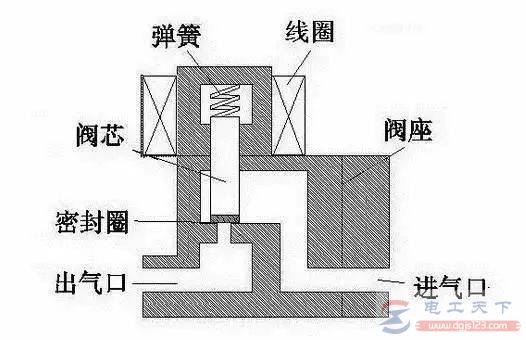

图2，直动式电磁阀

工作原理：

1）电磁阀通电

常闭型通电时，电磁线圈产生电磁力把敞开件从阀座上提起，阀门打开；

2）电磁阀断电

断电时，电磁力消失，弹簧把敞开件压在阀座上，阀门敞开。（常开型与此相反）

特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。功率较大，要求必须水平安装。

2、分步直动式电磁阀

分步直动式电磁阀是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

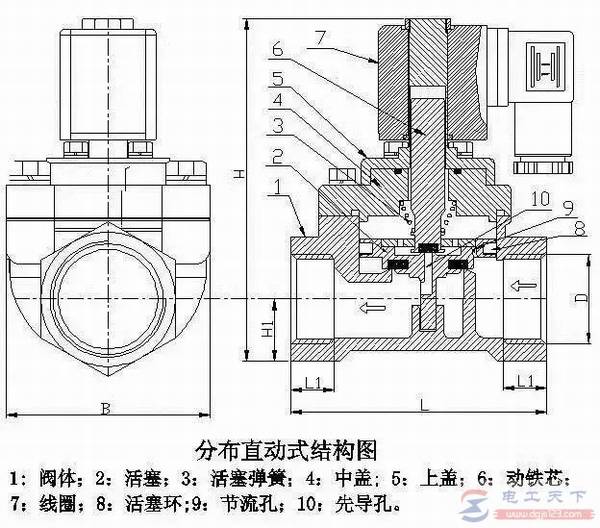

图3，分步直动式电磁阀

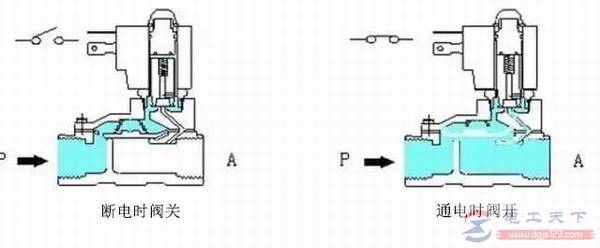

图4，分步直动式电磁阀

工作原理：

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

特点：在零压差或真空、高压时亦能可动作，但功率较大，要求必须水平安装。

3、间接先导式电磁阀

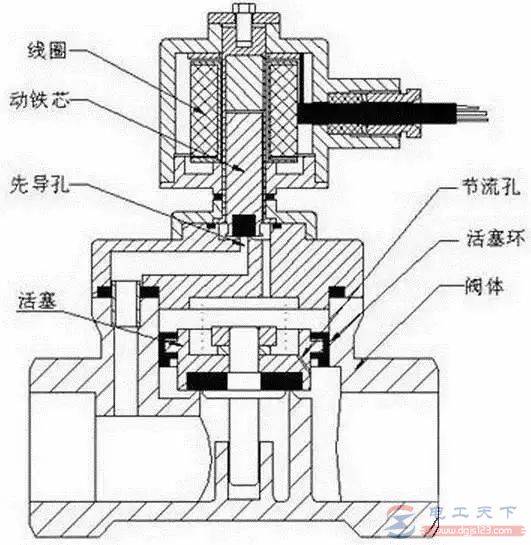

图5，间接先导式电磁阀

图6，间接先导式电磁阀

工作原理：

1）电磁阀通电

通电时，电磁力把先导孔打开，上腔室压力迅速下降，在敞开件周围形成上低下高的压差，流体压力推动敞开件向上移动，阀门打开；

2）电磁阀断电

断电时，弹簧力把先导孔敞开，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动敞开件向下移动，敞开阀门。

特点：体积小，功率低，流体压力范围上限较高，可任意安装(需定制)但必须满足流体压差条件。

以上就是三类电磁阀的原理与特点的全部内容，希望对大家有所帮助。
