有关电蚊拍的小知识，介绍一个电蚊拍的电路原理图，采用4V蓄电池作电源，将4V直流电压变为交流，来看睛灭蚊拍的电路板及工作原理，有需要的朋友参考下。
电蚊拍电路图

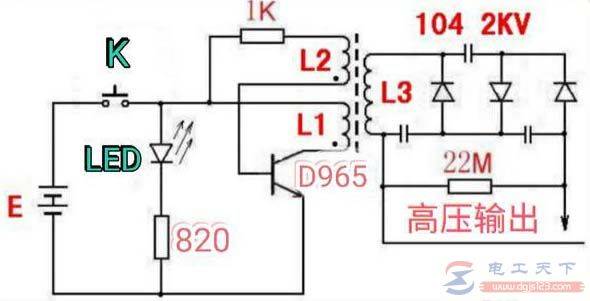

图1：灭蚊拍电路原理图
上图是一个电蚊拍的电路原理图，采用4V蓄电池作电源，D965高β三极管与变压器初级线圈组成一个振荡电路，将4V直流电压变为交流，通过升压变压器将其升高到数百伏，然后通过次极线圈L3后级所接的三个整流管及三个104高压电容倍压整流，变成近千伏的高压加至高压电网来灭蚊。
灭蚊拍的电路板
灭蚊拍的升压电路输出是高压小电流，可以找一个闲置不用的灭蚊拍，利用内部的升压电路用来电鼠。
灭蚊拍用的4V蓄电池容量较小，如果用来电鼠的话，一般都是连续较长时间工作，建议换成容量较大的蓄电池供电。如果采用6V的免维护蓄电池，电路中的1K电阻换成1.5K的电阻。LED为电源指示灯，建议采用高亮度的LED灯珠。K为电源开关，电蚊拍使用的是微动开关，用来电鼠时，需要将开关换成拨动开关。
电蚊拍电路构成与工作原理图说明
有关电蚊拍的小知识，介绍下电蚊拍的电路构成，二个简单的电蚊拍的电路组成部分，以及电蚊拍的工作原理是什么，一起来学习下。
一个常见电蚊拍的原理图分析
电蚊拍经常见到，但对电蚊拍的电路原理，很多人不见得了解，这里以一个常见的电蚊拍原理图为例，来介绍下电蚊拍的电路构成及原理，一起来学习下。
一文读懂电蚊拍的工作原理
电蚊拍是一种拍蚊子的小家电，在夏天备一个小小电蚊拍，可以灭蛴于无形，电工天下小编介绍下电蚊拍的工作原理，电蚊拍的工作过程，供大家学习参考。
