有关电动车电路的小知识，介绍了一例电动车整车电路的原理图，电动自行车的驱动线路由三相直流永磁电机、控制器、转把与电瓶等部分组成，具体一起来看下。
电动车整车电路原理图

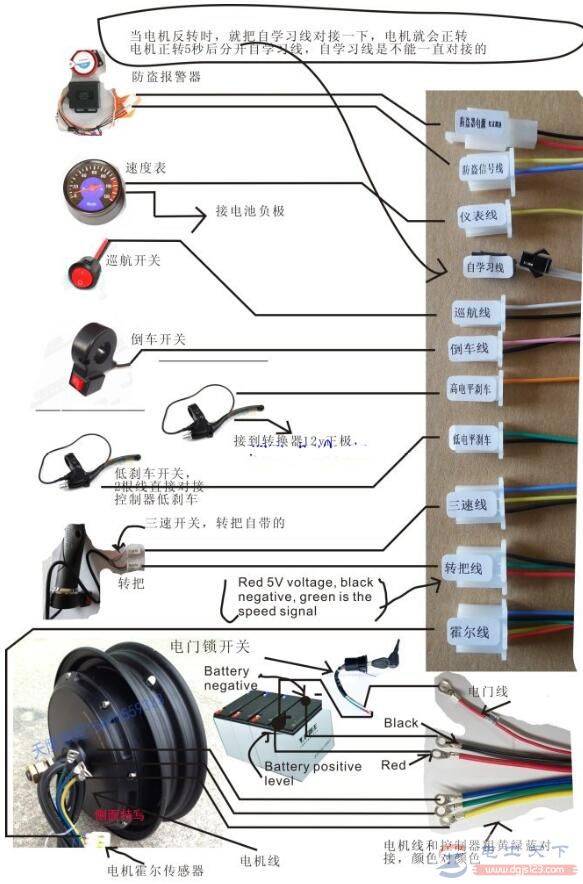

图1：电动车整车电路原理图
三相直流永磁电机、控制器、转把与电瓶，是电动自行车驱动的主要组成部分，各部分的功能如下：
转动转发给控制器信号，控制器放大并输出电流给电机，电机通过霍尔实现转动。
现在，电车动控制器的技术已非常成熟，既可以控制器电机转速，还可以断电和制动。
