有关继电器的接线方法，14脚24v继电器应怎么接线，其实在继电器上都标有电压等级和接线方法，参照上面的说明接线就可以，这里分享一个24V继电器实物接线图，供大家学习参考。
14脚24v继电器接线图

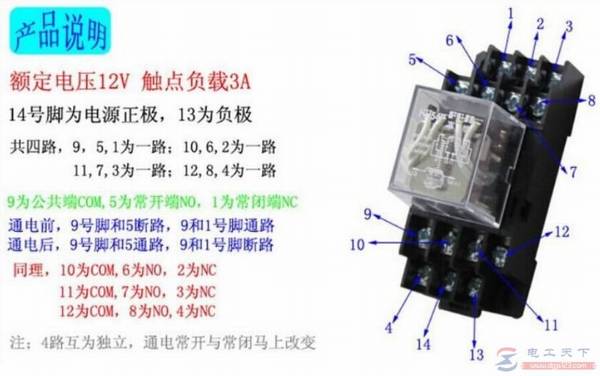

拿到手上的继电器，仔细看一下就会看到上面标明有电压等级和接线方法，根本不需要说明书，就可以对继电器接线了。
一般13和14接线圈，其余四组触点按标示接就可以了。其中，13和14是继电器的线圈引脚，其功能是接控制电源，中间继电器通过控制其线圈的带电与否来控制触点的断与合。
不同触点的功能说明：
1，5，9；2，6，10；3，7，11；4，8，12分别为四个触点：
（1）1，2，3，4为触点公共端；（2）5，6，7，8为常闭点；（3）9，10，11，12为常开点。
如图：

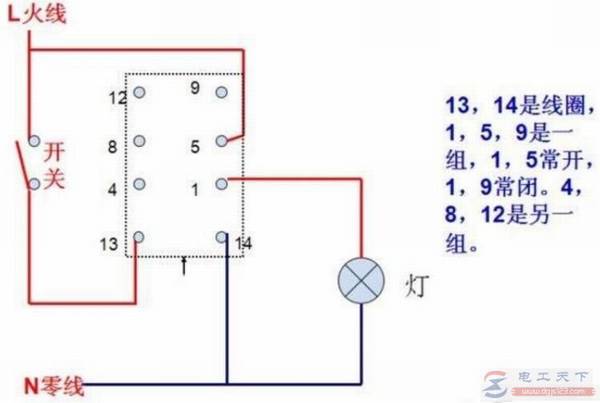

24V继电器的实物接线图
在继电器上都标有接线图，其中13，14接电源，一般13接+24V，14接负极，可以反接，但指示灯不亮，1，5，9;是一组，一常开一常闭，4，8，12是一组一常开一常闭，十四脚的话就是三组。
注意，直流24V继电器的线圈的接法是分正负极的。
线圈是直流电的继电器要求接入的直流电有正负极要求，两个不同的接线会使继电器的线圈产生不同方向的吸合力。
电磁型继电器的衔铁都是在一侧，另一侧是死的，在继电器线圈的接线柱上会标有正负极，这个在接线时要看清楚。
