有关4线日光灯的接线方法，通过实例来了解下4线日光灯镇流器的接线图，第一部分是传统日光灯管的二种接线方式，第二部分是LED日光灯管的接线方式，以及安装与接线时的注意事项，一起来看下。
4线日光灯镇流器的接线图

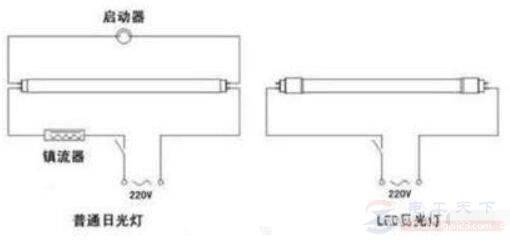

1、传统日光灯管的二种接线方式：一是电子镇流器的方式，二是电感镇流器的方式。
以下是接线图：

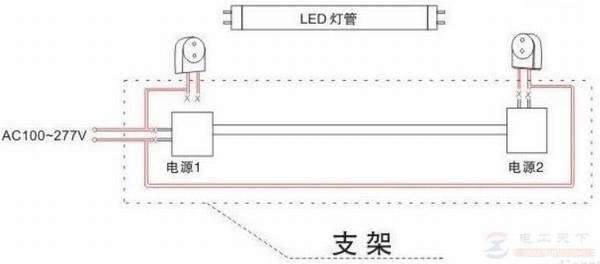

2、LED日光灯管的接线方式：去掉镇流器和（或）起辉器，将火线和零线分别接在支架两端。
以下是接线图：
说明（安装与接线时的注意事项）：
1、去掉启辉器和整流器，将市电的火线、零线分别接在支架的左右两端。
2、LED灯管为内置电源，G13接口两插针为短路状态，两端接口均是一致的。
