料位控制柜是一种辅助料位计工作的控制柜，主要起到料位的控制报警装置，以下重点介绍了料位控制柜怎么与料位计接线，有需要的朋友参考下。
料位控制柜与料位计的接线方法
以佑富料位控制柜与电容显示型料位控制器为例，这是一款料位报警控制柜，其搭载的料位计为智能显示型射频电容式料位计。

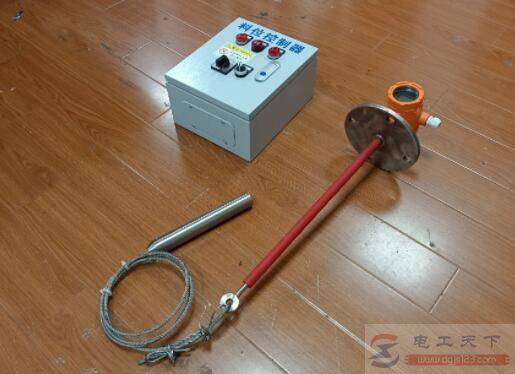

图1：料位控制柜组图
这款料位控制柜是一款宽电源的接线，可以使用220V电源，也可以使用24V的电源，右边的料位计可同时使用这两种电源。

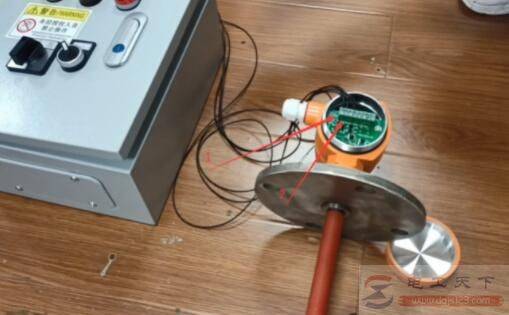

图2：料位计接线端子示意图
料位计接线序号为1、2两个端子，可以接24V电源或220V电源，接220V电源时不分火线与零线，接24V电源时序号1为24V+，序号2为24V-，注意不能接反了。

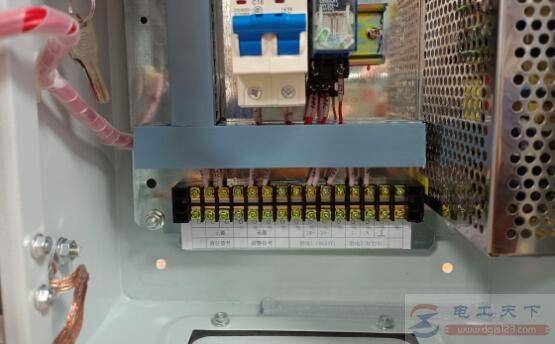

图3：料位控制柜接线端子示意图
料位控制柜的接线，第一组为料位计开关量接线，可以接常开组或常闭组；第二组为报警信号接线，第三组为24V供电接线，第四组为220V供电接线。
