有关一灯多控开关的接线方法，一盏灯三个开控应该怎么接线，一灯三控就是三个开关控制一盏灯线路，下面来看下这种电路的接线实物图，希望对大家有所帮助。

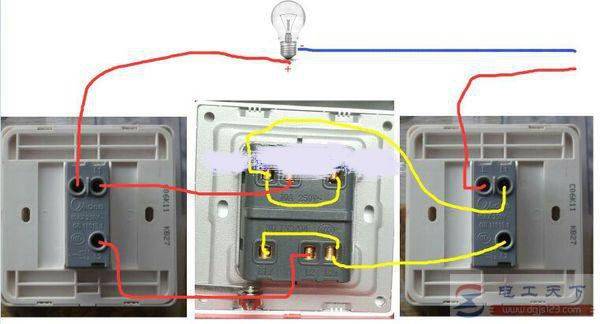

1灯3控开关接线实物图
一灯三控就是三个开关控制一盏灯线路。
开关A和C用单刀双掷开关（一位双控开关），而B用双刀双掷开关（两位双控开关）。A、B、C三个开关中的任何一个都能独自控制电路通断。
双控：2个单刀双掷开关，3控，2个单刀双掷，1个双刀双掷
4控：单刀双掷和双刀双掷各2个。

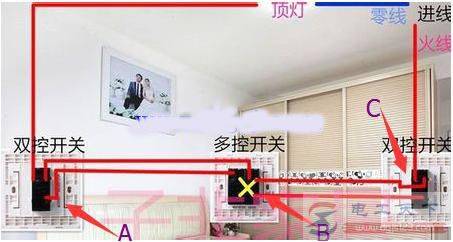

一灯三控开关接线图
有关一灯三控开关接线图，单刀双掷开关实现一灯三控实物接线图，三个位置控制一个灯，需要两只双控开关加一只中途开关，四个位置控制一个灯，需要两只双控开关加两只中途开关。

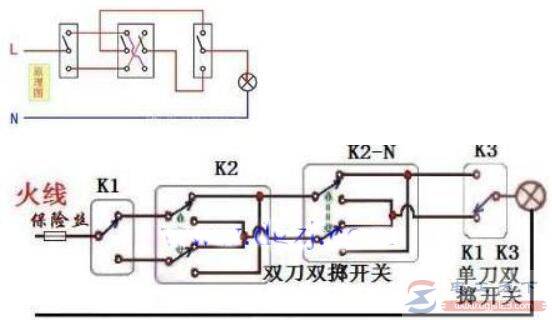

一灯三控开关接线图的两种接线方法
有关一灯三控开关接线图的二种接线方法，分为三个双控开关控制与两个双控加一个双刀双位，线包通过一个开关接220V，可以是双控开关，或一个单刀开关或自锁开关等。
一灯三控四控接线实物图(多图)
有关一灯三控四控的接线实物图，一灯四控开关接线图，四个开关控制一灯的接线方法，一灯多控开关接线图，一灯多控电路图，四个开关并联，四个开关的头头相接，尾尾相接。
