有关机柜荧光灯实现照明的电路图，在电控柜开门时提供照明，荧光灯（日光灯）的电路接线图是什么样的，一起来看下。
机柜荧光灯照明电路图
一些电控柜要求在门打开时（或夜间）可以提供照明，有时会用荧光灯照明，以下是日光灯照明电路图：

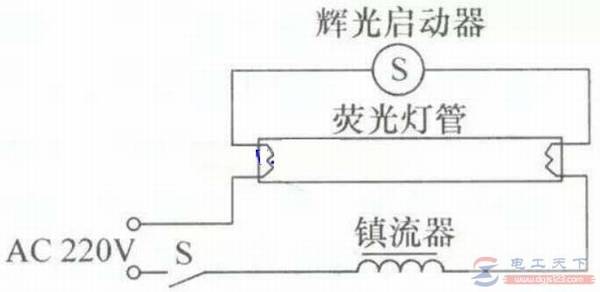

图：荧光灯照明电路
在上图中，照明电路由荧光灯管、辉光启动器、镇流器和开关组成。当需要从二个地方都可以开关照明灯时，其电路如下图：

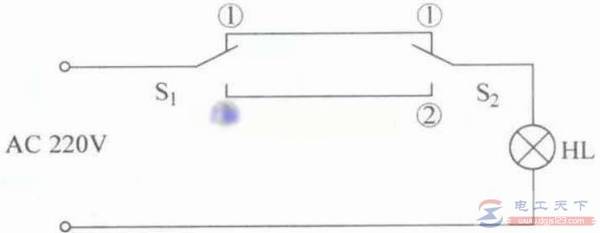

图：两个地方均可以开关照明灯的电路
在上图中，S1和S2是安装在两处的两个开关。当S2在①位置上时，在S1位置的人通过把S1开关扳到不同的位置，就可以随意开关照明灯HL。S1扳到①位置上时，等HL亮，S1在②位置上时，HL灯灭，S1位置的人可以正常开关灯。如果S2在②位置上，则S1位置的人把S1扳到②位置上时照明灯HL亮，S1扳到①位置时HL灯灭。
在S2位置的人控制电灯的原理，同S1位置的原理相同。
