cty-100型电流互感器接线图与特点
一、cty-100电流互感器的作用
把数值较大的一次电流通过一定的变比转换为数值较小的二次电流，cty-100 电流互感器用来进行保护、测量等用途。如变比为400/5的电流互感器，可以把实际为400a的电流转变为5a的电流。
互感器研究报告显示：电流互感器安在开关柜内，是为了要接电流表之类的仪表和继电保护用。
二、电流互感器接线图
如下：
每个仪表不可能接在实际值很大的导线或母线上，所以要通过cty-100 电流互感器将其转换为数值较小的二次值，在通过变比来反映一次的实际值。cty-130电流互感器工作原理、等值电路与一般变压器相同，只是其原边绕组串联在被测电路中，且匝数很少;副边绕组接电流表、继电器电流线圈等低阻抗负载，近似短路。原边电流(即被测电流)和副边电流取决于被测线路的负载，与电流互感器副边负载无关。
cty-130电流互感器运行时，副边不允许开路。因为在这种情况下，原边电流均成为励磁电流，(电工技术之家 www.dgjs123.com)将导致磁通和副边电压大大超过正常值而危及人身及设备安全。因此，cty-130电流互感器副边回路中不允许接熔断器，也不允许在运行时未经旁路就拆卸电流表及继电器等设备。
cty-130电流互感器的特点： (1)一次线圈串联在电路中，并且匝数很少，因此，一次线圈中的电流完全取决于被测电路的负荷电流.而与二次电流无关;(2)电流互感器二次线圈所接仪表和继电器的电流线圈阻抗都很小，所以正常情况下，电流互感器在近于短路状态下运行。
电流互感器一、二次额定电流之比，称为电流互感器的额定互感比：kn=i1n/i2n 因为一次线圈额定电流i1n己标准化，二次线圈额定电流i2n统一为5(1或0.5)安，所以电流互感器额定互感比亦已标准化。kn还可以近似地表示为互感器一、二次线圈的匝数比，即kn≈kn=n1/n2式中n1、n2为一、二线圈的匝数。

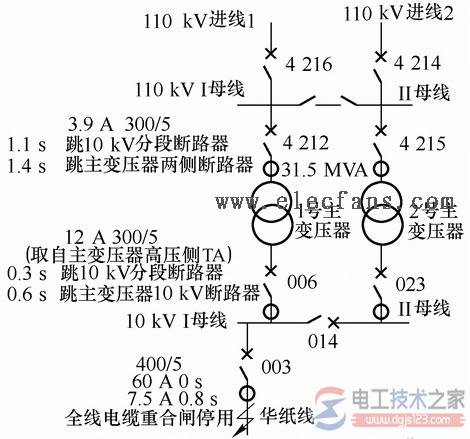

一起因电流互感器饱和引起继电保护图

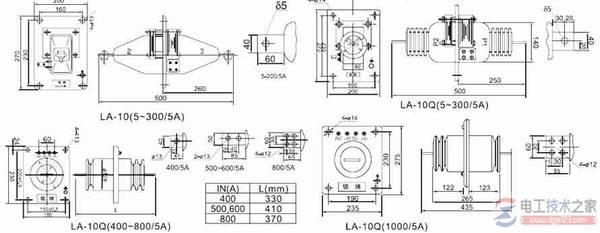

lazb-10q电流互感器

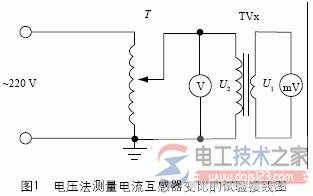

电压法测量电流互感器变比的原理试验接线图
