一、布线的一般原则
布线应根据线路要求、负载类型、场所环境等具体情况，设计相应的布线方案，采用适合的布线方式和方法，同时应遵循以下一般原则。
1、选用符合要求的导线
对导线的要求包括电气性能和机械性能两方面。导线的载流量应符合线路负载的要求，并留有一定的余量。导线应有足够的耐压性能和绝缘性能，同时具有足够的机械强度。一般室内布线常采用塑料护套导线。
2、尽量避免布线中的接头
布线时，应使用绝缘层完好的整根导线一次布放到头，尽量避免布线中的导线接头。因为导线的接头往往造成接触电阻增大和绝缘性能下降，给线路埋下了故障隐患。如果是暗线敷设（实际上室内布线基本上都是暗线敷设），一旦接头处发生接触不良或漏电等故障，很难查找与修复。必需的接头应安排在接线盒、开关盒、灯头盒或插座盒内。
3、布线应牢固、美观
明线敷设的导线走向应保持横平竖直、固定牢固。暗线敷设的导线一般也应水平或垂直走线。导线穿过墙壁或楼板时应加装保护用套管。敷设中注意不得损伤导线的绝缘层。
二、明线
明线是指将导线沿墙壁或天花板明敷设，包括塑料线卡固定、钢精扎头固定、瓷夹板固定、塑料线槽板固定等形式。明线通常采用单股绝缘硬导线或塑料护套硬导线，这样有利于固定和保持走线平直。
1．塑料线卡固定

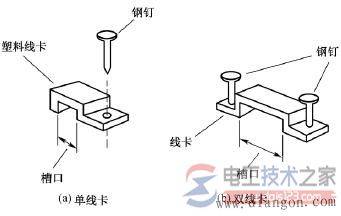

塑料线卡如图1所示，由塑料线卡和固定钢钉组成，图(a)为单线卡，用于固定单根护套线；图(b)为双线卡，用于固定两根护套线。线卡的槽口宽度具有若干规格，以适用于不同粗细的护套线。敷设时，首先将护套线按要求放置到位，然后从一端起向另一端逐步固定。固定时，按图2所示将塑料线卡卡在需固定的护套线上，钉牢固定钢钉即可。

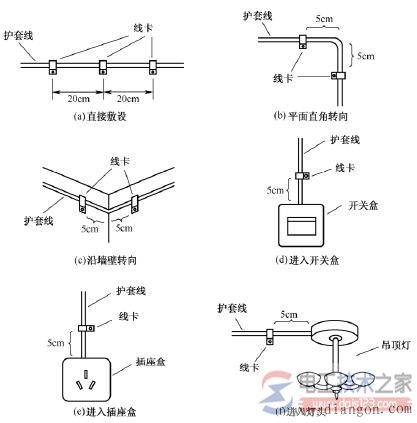

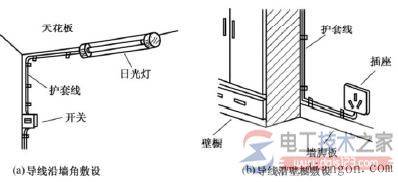

一般直线段可每间隔20cm左右固定一个塑料线卡，并保持各线卡间距一致。在护套线转角处、进入开关盒、插座盒或灯头时，应在相距5～10cm处固定一个塑料线卡，如图3所示。走线应尽量沿墙角、墙壁与天花板夹角、墙壁与壁橱夹角敷设，并尽可能避免重叠交叉，既美观也便于日后维修，如图4所示。如果走线必须交叉，则应按图5所示用线卡固定牢固。两根或两根以上护套线并行敷设时，可以用单线卡逐根固定[见图6(a)]，也可用双线卡一并固定[见图6(b)]。布线中如需穿越墙壁，应给护套线加套保护套管，如图7所示。保护套管可用硬塑料管，并将其端部内口打磨圆滑。
图1
图2
图3
图4
图5
图6
图7
2．钢精扎头固定

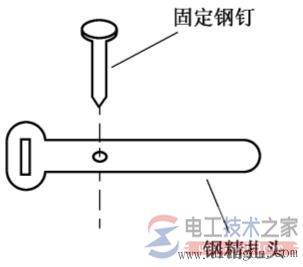

钢精扎头由薄铝片冲轧制成，形状如图8所示。用钢精扎头固定护套线的方法与使用塑料线卡类似，需注意的地方例如：应沿墙角或壁橱边沿敷设，直线段固定点的间距，护套线进入转角、开关盒或插座盒时的固定距离，交叉走线及并行走线的固定方法等，均与塑料 线卡固定布线相同。

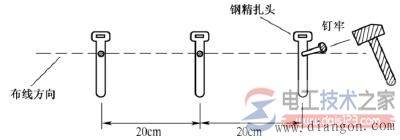

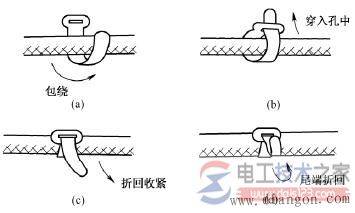

与塑料线卡所不同的是，采用钢精扎头固定时应先将钢精扎头固定到墙上，方法如图9所示，沿确定的布线走向，用小钢钉将钢精扎头钉牢在墙上，各钢精扎头间的距离一般为20cm左右，并保持间距一致。然后将护套线放置到位，从一端起向另一端逐步固定。固定时，按图10所示用钢精扎头包绕护套线并收紧即可。
图8
图9
图10
3．瓷夹板固定

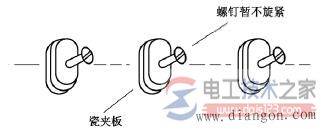

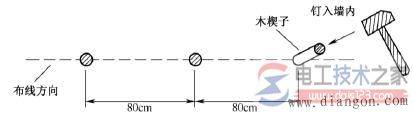

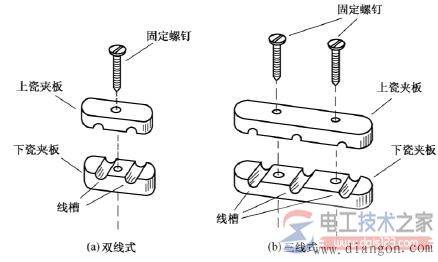

瓷夹板适用于固定单股绝缘导线。瓷夹板有双线式、三线式等形式，包括上瓷板、下瓷板和固定螺钉，如图11所示。双线式瓷夹板具有两条线槽，用于固定两根导线。三线式瓷夹板具有3条线槽，用于固定3根导线。布线时，先按图12所示沿布线走向每隔80cm左右在墙壁上钻孔并钉入木楔子，各木楔子间距应一致。再将瓷夹板用木螺钉轻轻固定在木楔子上，如图13所示，木螺钉暂不要拧紧。然后将两根单股绝缘导线分别放入瓷夹板的两条线槽内，拧紧固定螺钉即可。固定时，应如图14所示，先拧紧一端的瓷夹板，拉直导线后再拧紧另一端的瓷夹板，最后拧紧中间各个瓷夹板，这样可以保持走线平直美观。如果布线需转向，应在距导线转角处5～10cm用瓷夹板固定，如图15所示。4根导线平行敷设时，可以用双线式瓷夹板每两根分别固定，也可用三线式瓷夹板整体固定，分别如图16(a)、图16(b)所示。
图11
图12
图13
图14
图15
图16
4．塑料线槽板固定

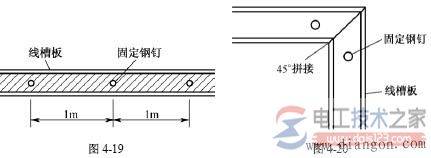

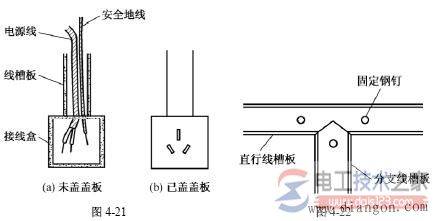

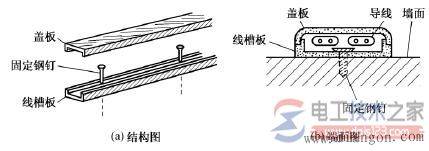

塑料线槽板结构如图17所示，由线槽板和盖板组成，盖板可以卡在线槽板上。采用塑料线槽板固定布线，是指将导线放在线槽板内固定在墙壁或天花板表面，如图18所示，直接看到的是线槽板而不是导线，因此比直接敷设导线要美观一些。由于线槽板一般由阻燃材料制成，所以采用塑料线槽板布线还提高了线路的绝缘性能和安全性能。布线时，首先按设计的线路走向将线槽板固定到墙壁上，如图19所示每隔1m左右用一钢钉钉牢。如在大理石或瓷砖墙面等不易钉钉子的地方布线，则可用强力胶将线槽板粘牢在墙壁上。固定线槽板时要保持横平竖直，力求美观。在导线90°转向处，应将线槽板裁切成45°角进行拼接，如图20所示。线槽板与插座盒（开关盒、灯头盒等）的衔接处应无缝隙，如图21所示。线槽板固定好后，将导线放置于板槽中，再将盖板盖到线槽板上并卡牢，布线即告完成。塑料线槽板有若干种宽度规格，可根据需要选用。同方向的并行走线可放入一条线槽板内，转向时再分出。图22所示为线槽板的分支连接。
图17
图18
三、暗线
暗线敷设是指将导线埋设在墙内、天花板内或地板下面，表面上看不见电线，可更好地保持室内的整洁美观。暗线一般采用穿管敷设的方法，室内布线通常采用硬塑料管。在一般居室墙面上短距离布线也可将无接头的护套线直接埋设。
1．穿管敷设
穿管敷设暗线是指将钢管或硬塑料管埋设在墙体内，导线穿入在管子中进行布线，如图23所示。由于硬塑料管比钢管重量轻、价格低、易于加工，且具有耐酸碱、耐腐蚀和良好的绝缘性能等优点，在一般室内布线中得到越来越普遍的应用。敷设方式有两种：一种是在建筑墙体时将布线管预埋在墙内；另一种是在建好的墙壁表面开槽放入线管，再填平线槽恢复墙面。下面主要介绍后一种方式。
图23
（1）硬塑料管的选用。布线用管应选用聚乙烯或聚氯乙烯等热塑性硬塑料管，要便于弯曲、具有良好的弹性和一定的机械强度，具有阻燃性能。管壁厚度不小于3mm。管子的粗细根据所穿入导线的多少决定，一般要求穿入管中所有导线（含绝缘外皮层）的总截面不超过管子内截面的40%，如图24所示，可依此确定布线管的管径。
图24

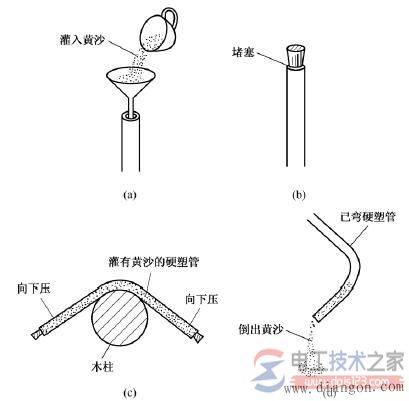

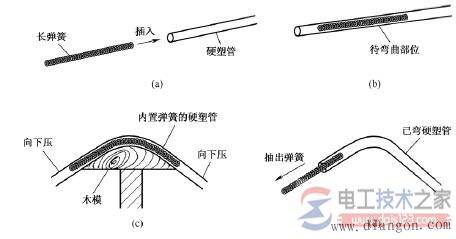

（2）硬塑料管的弯曲。热塑性硬塑料管可以局部加热弯曲，方法是将硬塑料管需弯曲的部位靠近热源，旋转并前后移动烘烤，待管子略软后靠在木模上，两手握住两端向下施压进行弯曲，如图25所示。没有木模时可将管子靠在较粗的木柱上弯曲（见图26），也可徒手进行弯曲。弯曲半径不宜太小，否则穿线困难。弯曲硬塑料管时还要防止将管子弯扁，可取一根直径略小于待弯管子内径的长弹簧（例如拉力器上的长弹簧），插入到硬塑料管内的待弯曲部位，然后再按前面方法弯管，弯好后抽出长弹簧即可，如图27所示。对于管径较大而不太长的管子，可在待弯管子内灌满干黄沙，并堵塞两头后再行弯管，弯管成型后再倒出黄沙，如图28所示。
图25
图26
图27
图28
（3）硬塑料管的连接。热塑性硬塑料管可以局部加热后直接插接，首先将待连接的两根管子分别做倒角处理，如图29所示，然后将外接管的准备插接的部分均匀加热烘烤，待其软化后，将内接管的准备插入部分涂上黏胶用力插入外接管内，如图30所示。插入部分的长度应为管子直径的1.5倍左右，以保证一定的牢固性。硬塑料管也可以用套管进行粘接，如图31 所示，将两根待接管子的连接部位涂上一层黏胶，分别从两端插入套管内即可，套管的内径应等于待接管子的外径，套管的长度应为待接管直径的3倍左右，a、b两管的接口应位于套管的中间。
图29
图30
图31

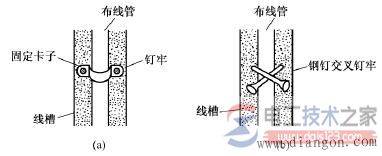

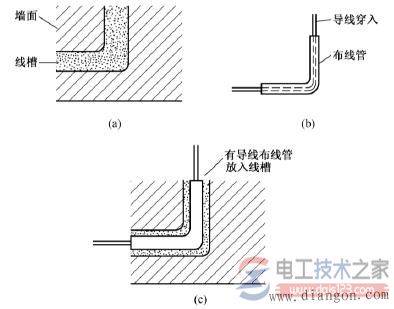

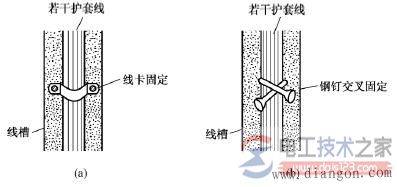

（4）导线穿管敷设。首先应按照布线要求在墙壁表面开凿线槽，线槽的宽度与深度均应大于所用布线管的直径。然后将导线穿入布线管，再将穿有导线的布线管放入线槽并固定，如图32所示，最后用水泥或灰浆填平线槽恢复墙面。布线管在线槽内的固定方法如图33所示，可用固定卡子将布线管固定在线槽内[见图33(a)]，也可直接用两枚钢钉交叉钉牢将布线管固定住[见图33(b)]。
图32
图33
2．护套线直接埋设
塑料护套线具有双重绝缘层，在无接头、无破损的前提下，可以直接用于普通住宅或办公室的室内暗线敷设。

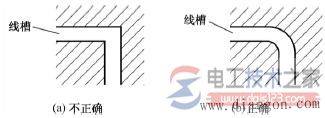

（1）开凿线槽。按照布线要求在墙面上开凿线槽，线槽应有一定的宽度和深度，以能够很好地容纳布线为准。线槽走向应横平竖直，在转向处应有一定的弧度，避免护套线90°直角转向，如图34所示。在开关盒、插座盒、接线盒处，应开凿方形盒槽，如图35所示，其大小以能够容纳所装线盒为准。
图34
图35
（2）布线。将整根护套线按照布线要求沿线槽布放，无分支的线路应用整根护套线布放到位（见图36）。中途安排有开关盒或插座盒的线路可分段布放，并在开关盒或插座盒内连接（见图37）。中途有分支的线路应将分支点选在接线盒或插座盒内，并分段布放护套线（见图38）。同走向并行的线路可放在同一线槽内，如图39所示，并应在同一根护套线的始端与末端做好记号，以便连接线路时识别。
图36
图37
图38
图39
（3）固定。护套线布放完毕后，将护套线放入线槽，并按图40所示用线卡或钢钉予以固定，最后用水泥填平线槽。
图40
（4）连接线路。在接线盒、开关盒、插座盒或灯头盒内，将分段布放的护套线按线路要求连接起来。连接时特别要注意识别护套线记号，以防接错。
四、导线接头点的安排
为保证布线质量和用电安全，线路中导线不应有接头。导线分支等必需的接头可安排在插座盒、开关盒、灯头盒或接线盒内，既美观又便于日后维修。
1．安排在插座盒内

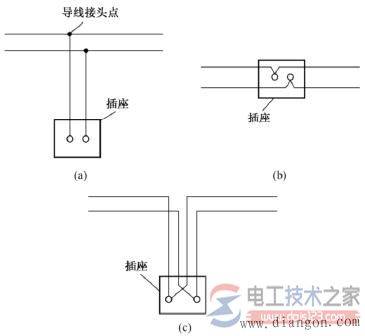

在导线分支处或其他必需的导线连接处，可设置一插座盒，作为导线的接头点，也可将导线迂回绕行至附近的插座盒内做接头。图41示例中，图(a)为原设计图，水平走向的导线需向下分支到插座，导线接头不可避免，解决的办法有两个：①将插座盒上移至导线接头处，如图41(b)所示；②将导线向下绕行至原插座盒内进行接头，如图41(c)所示。这样做的导线分支保证了布线中途无接头。
图41
2．安排在开关盒内

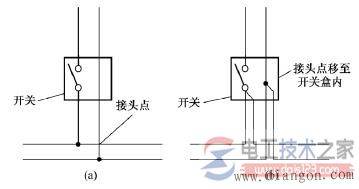

也可以将必需的导线接头安排在开关盒内。图42示例中，图(a)为原设计图，水平走向的导线需向上分支到开关，解决导线接头的办法是，将接头处上移至开关盒内，如图42(b)所示，向右的导线从上方的开关盒绕行，避免了布线中途的导线接头。
图42
3．安排在灯头盒内

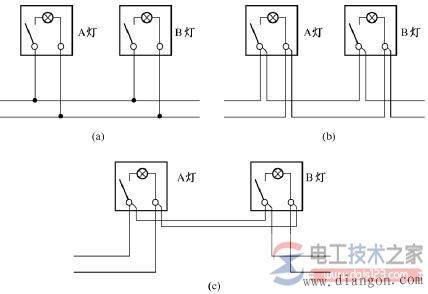

还可以将导线接头安排在灯头盒内，这主要适用于电灯开关在灯具上而线路上无开关的情况。图43示例中，图(a)为原设计图，水平走向的导线有两个向上的分支到a、b两个壁灯，为避免布线中途的导线接头，我们可将两个接头处分别上移至a、b两个灯头盒内，如图43(b)所示；也可修改导线走向，将a、b灯头之间向下的连接线改为a、b灯头之间水平走线，如图43(c)所示。
4．安排在接线盒内

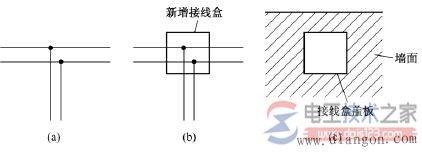

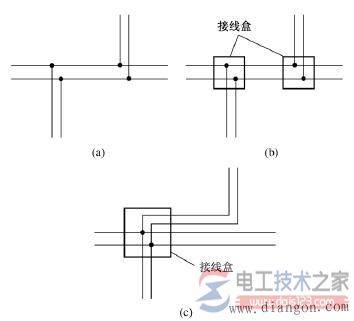

如果导线分支不可避免，附近也没有可利用来做接头点的开关盒、插座盒等，解决的办法只能是在接头处安排一个接线盒。图44示例中，为实现图(a)的设计，我们可在接头处增设一个接线盒，将接头放在接线盒内，如图44(b)所示。完成接线后，盖上接线盒盖板，如图44(c)所示。对于图45(a)所示电路，可以分别用两个接线盒做接头，见图45(b)；也可以只用一个接线盒，而将向右上的分支导线从左边的接线盒中连接后绕行出来，如图45(c)所示。
图43
图44
图45
