电烙铁有哪些类型，电烙铁的四种分类

电烙铁有哪些类型，电烙铁的四种分类

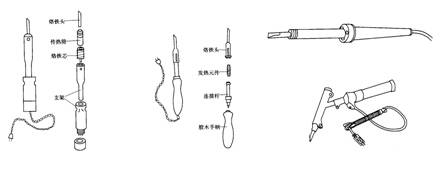

电烙铁分为：1、外热式电烙铁  2、内热式电烙铁  3、恒温电烙铁  4、吸锡电烙铁。

电烙铁的规格分类

1、外热式电烙铁

由烙铁头、烙铁芯、外壳、木柄、电源引线、插头等部分组成。

由于烙铁头安装在烙铁芯里面，故称为外热式电烙铁。 烙铁芯是电烙铁的关键部件，它是将电热丝平行地绕制在一根空心瓷管上构成，中间的云母片绝缘，并引出两根导线与 220V 交流电源连接。外热式电烙铁的规格很多，常用的有 25W、45W、75W、100W 等，功率越大烙铁头的温度也就越高。

2、内热式电烙铁

由手柄、连接杆、弹簧夹、烙铁芯、烙铁头组成。由于烙铁芯安装在烙铁头里面，故称为内热式电烙铁。内热式电烙铁发热快，发热效率较高，且其体积较小，价格便宜。内热式电烙铁的后端是空心的，用于套接在连接杆上，并且用弹簧夹固定。更换烙铁头较方便。当需要更换烙铁头时，必须先将弹簧夹退出，同时用钳子夹住烙铁头的前端，慢慢地拔出，切记不能用力过猛，以免损坏连接杆。

一般电子制作都用35W左右的内热式电烙铁。当然有一把50W的外热式电烙铁能够有备无患。由于它的热效率高，20W 内热式电烙铁就相当于 40W 左右的外热式电烙铁。市场上常见的普通内热和无铅长寿命内热电烙铁，功率有20W，25W，35W，50W等，其中35W、50W是最常用的。 恒温式电烙铁

由于恒温电烙铁头内，装有带磁铁式的温度控制器，控制通电时间而实现温控，即给电烙铁通电时，烙铁的温度上升，当达到预定的温度时，因强磁体传感器达到了居里点而磁性消失，从而使磁芯触点断开，这时便停止向电烙铁供电；当温度低于强磁体传感器的居里点时，强磁体便恢复磁性，并吸动磁芯开关中的永久磁铁，使控制开关的触点接通，继续向电烙铁供电。如此循环往复，便达到了控制温度的目的。

恒温式电烙铁的种类较多，烙铁芯一般采用PTC元件。此类型的烙铁头不仅能恒温，而且可以防静电、防感应电，能直接焊CMOS器件。高档的恒温式电烙铁，其附加的控制装置上带有烙铁头温度的数字显示（简称数显）装置，显示温度最高达400℃。烙铁头带有温度传感器，在控制器上可由人工改变焊接时的温度。若改变恒温点，烙铁头很快就可达到新的设置温度。

无绳式电烙铁是一种新型恒温式焊接工具，由无绳式电烙铁单元和红外线恒温焊台单元两部分组成，可实现220V电源电能转换为热能的无线传输。

烙铁单元组件中有温度高低调节旋钮，由160~400℃连续可调，并有温度高低档格指示。另外，还设计了自动恒温电子电路，可根据用户设置的使用温度自动恒温，误差范围为3℃。

3、调温式电烙铁

调温式电烙铁附加有一个功率控制器，使用时可以改变供电的输入功率，可调温度范围为100~400℃。调温式电烙铁的最大功率是60W，配用的烙铁头为铜镀铁烙铁头（俗称长寿头）。

4、双温式电烙铁

双温式电烙铁为手枪式结构，在电烙铁手柄上附有一个功率转换开关。开关分两位：一位是20W；另一位是80W。只要转换开关的位置即可改变电烙铁的发热量。 吸锡式电烙铁

吸锡电烙铁是将活塞式吸锡器与电烙铁溶为一体的拆焊工具。它具有使用方便、灵活、适用范围宽等特点。这种吸锡电烙铁的不足之处是每次只能对一个焊点进行拆焊。吸锡式电烙铁自带电源，适合于拆卸整个集成电路，且速度要求不高的场合。其吸锡嘴、发热管、密封圈所用的材料，决定了烙铁头的耐用性。
