有关单联双控开关的接线方法，在应急照明设备上会用得到，双控开关，就是指开关由两个开关来控制电灯或电器，分享一例应急照明单联双控开关的接线图，供大家参考。

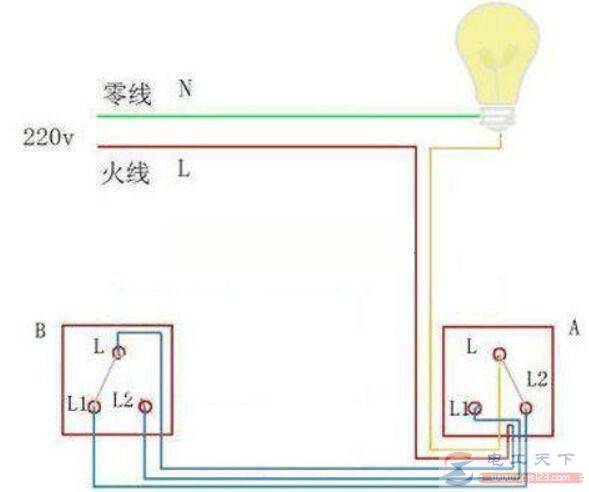

应急照明单联双控开关的接线图
一、双控开关
双控开关，就是指开关由两个开关来控制电灯或电器，一个开关带有两个触点。双控开关由两个独立的单刀双掷开关组合而成，只要将两组单刀双掷开关的控制线用导线分别连接起来，火线进线连接公共端的一端，零线进线上连接负载再连接到公共端的另一端上，两端的单刀双掷开关就可以分别控制负载的通断。
双控开关可以从两个地方控制电器的开关，比如在楼下打开电灯开关，上楼后顺手就可以关闭电灯。在卧室中较常用，用来控制一个灯的开与关，进门一个，床头一个，进门直接打开卧室灯或睡觉时直接按床头的开关就能关灯。
二、双控开关种类
根据控制面板上开关按钮的不同，分为单联双控开关、双联双控开关、三联双控开关。
三、双控开关的安装
①一字螺丝刀打开开关的面板、盖板
②将线头插入接线孔，确定插到底，用一字或者十字螺丝刀拧紧压线螺钉
③再用固定螺丝将安装架与暗盒拧紧，最后扣上盖板和面板。
四、双控开关的使用注意事项
①安装高度为距地面1.4m，距门口0.2m处为宜
②客厅应该距地面30m左右，厨房和卫生间应该距地面1.4m左右，空调插座应该距地面1.8m左。
③电源线及插座间距不应该小于50cm，安装电源插座时，面向插座的左侧接线零线（N），右侧迎接火线（L），中间应接保护地线（PE）
④为了保护家人的生命安全，建议使用带保护门的产品。
⑤卫生间或开敞式阳台应装防水盒。
⑥控制卫生间的开关，应安装在门外，避免水汽进入开关，影响开关寿命或者事故发生。
⑦安装卧室插座时，避免床头柜或其它物体的遮挡。
单联双控开关接线图及接线方法教程(图文)
【单联双控开关接线图及接线方法教程】你正在找单联双控开关接线图吗，恭喜你已经找到了，最全的单联双控开关接线图及接线方式详解，单开单控开关与单开双控开关最大的区别...

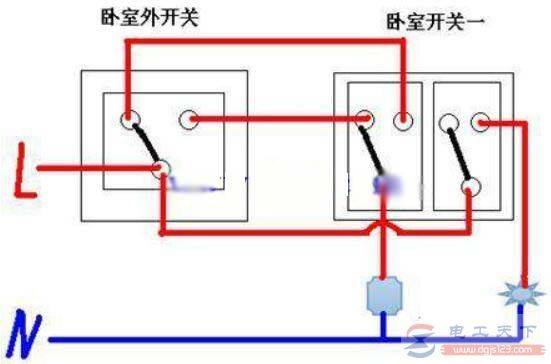

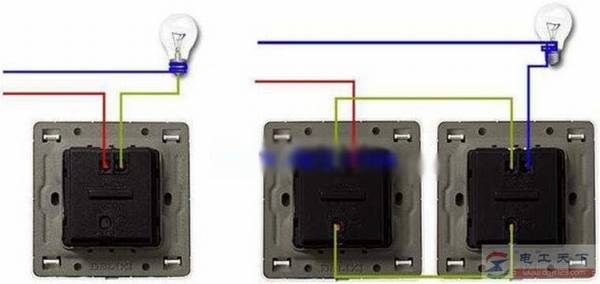

单联双控开关接线图详解
有关单联双控开关接线图，单开单控开关与单开双控开关的接线方法图解，单开单控开关，后面有两个触点，单开双控开关，后面有三个触点，注意零线与火线要接到正确的触点上。

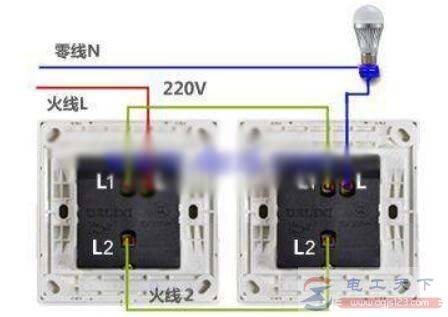

单联双控开关接线图及接线方式说明
单联双控开关的接线图，单开双控开关，三个触点L、L1、L2的连接方式，L1、L2分别用线连起来，火线接在一个双控开关的L触点上，零线接在另一个双控开关的L触点上。
