三地控制一盏灯的原理图

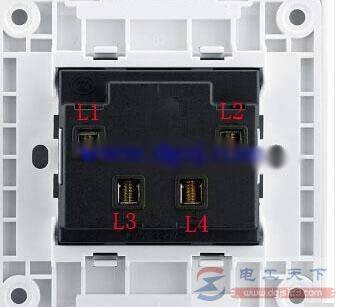

三孔电路和双控电路差不多，只是在两个开关中间装了一个中控开关，以下是中控开关背面端子：
一般情况下，L1与第一个双控开关的L1连接，L2与第一个开关的L2连接；L3与第二个双控开关L1连接，L4与第二个双控开关的L2连接。
但这四个端子哪两个为一组，用万用表测量或查看接线端子说明书才能分得清。

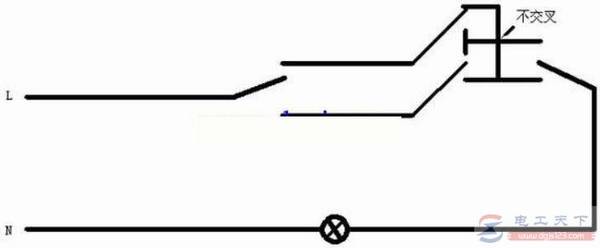

从原理图上来看怎么实现三地控制一盏灯，以下是三地控制一盏灯的原理图：

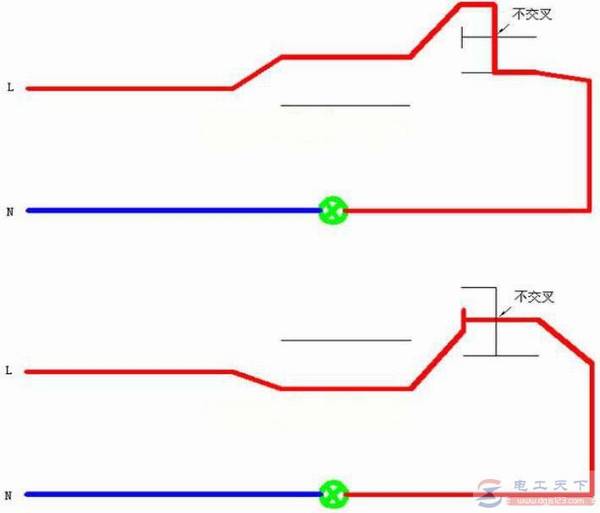

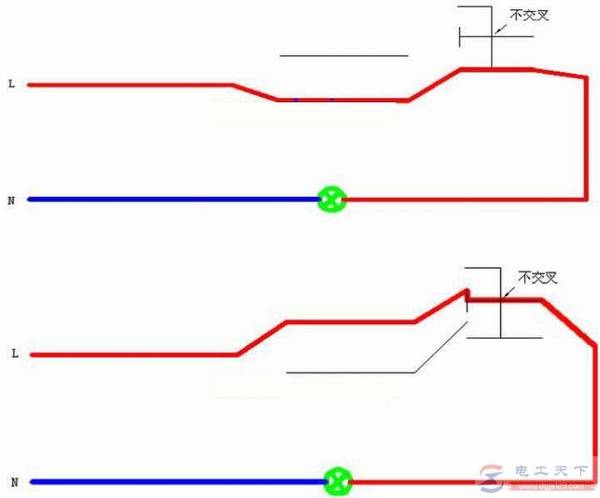

三个开关在不同状态灯亮时的电流走向：
三地控制一盏灯：三个双控开关控制一盏灯的接线图
如何实现三地控制一盏灯呢，用三个双控开关即可以实现控制一盏灯的开与关了，这里分享一个三个双控开关控制一盏灯的接线图，供电工朋友们参考。
多地控制一盏灯的接线图：两地控制，三地控制，四地控制与五地控制一盏灯
分享几个多地控制一盏灯的接线图，包括两地控制一盏灯，三地控制一盏灯，四地控制一盏灯，五地控制一盏灯的接线图等。
