有关浴霸的接线图，浴霸的电路图，浴霸有一个控制照明灯的开关，两个控制取暖的开关，如何对浴霸进行正确地接线，才能保证浴霸的正常使用，电工天下小编带大家来了解下。
浴霸的接线图
正确地接线，可以保证浴霸的正常使用，而如果接线错误，则有可能会烧坏线路，或一个开关打开后，照明模块、取暖模块、排风模块等跟着一起打开。
以下是浴霸的接线图与电路图，供大家参考。

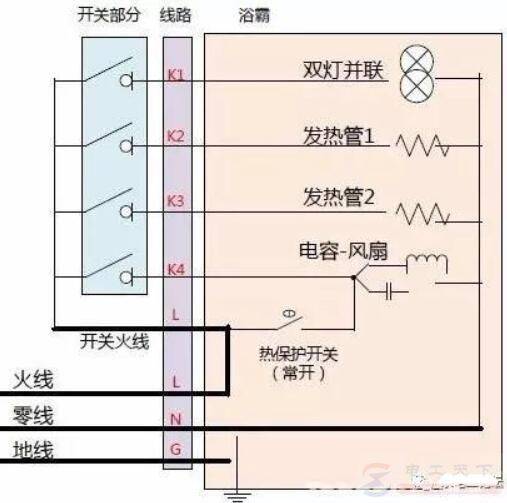

图1，浴霸详细接线图

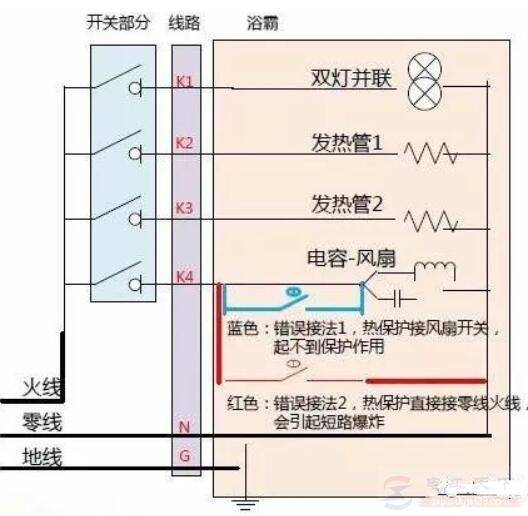

图2，浴霸电路图

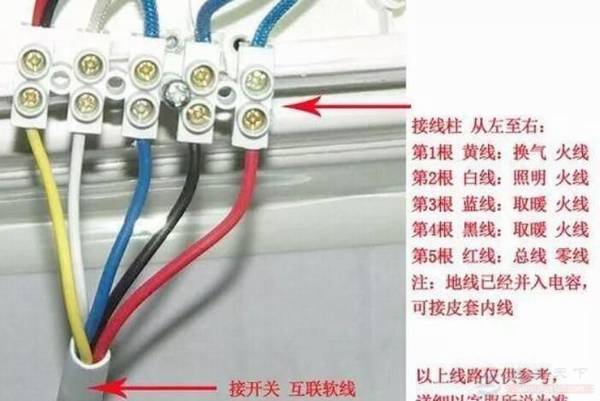

图3，浴霸电路图

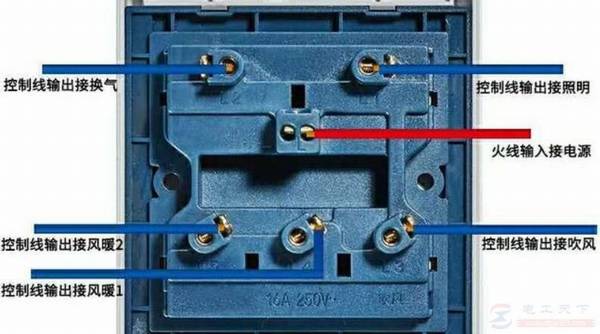

图4，浴霸电路图

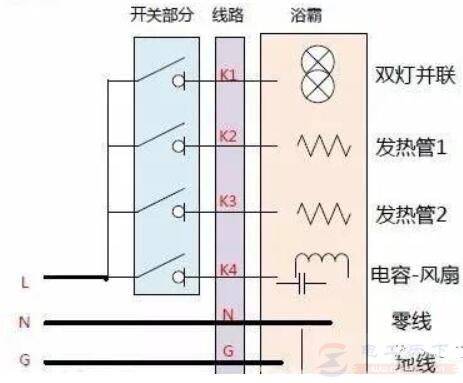

附1，浴霸开关接线示意图，如下图：
总结：
浴霸开关接线：
错误接法：火线、开关、热保护、风扇，零线，并不能起到保护作用。
错误接法：火线、开关、热保护、零线，直接相连，会引起短路并爆炸。
正确接法：火线、热保护、风扇、零线，浴霸发热几分钟后，风扇自动打开。
以上就是浴霸的接线图，以及浴霸的电路图的说明，希望对大家有所帮助。
