有关樱花浴霸的接线图，6根线的樱花浴霸应该怎么接线，这六根线分别用来控制什么线路的，了解清楚这一点后，对于樱花浴霸的接线方法，也就一目了然了。
樱花浴霸6根线的接线图

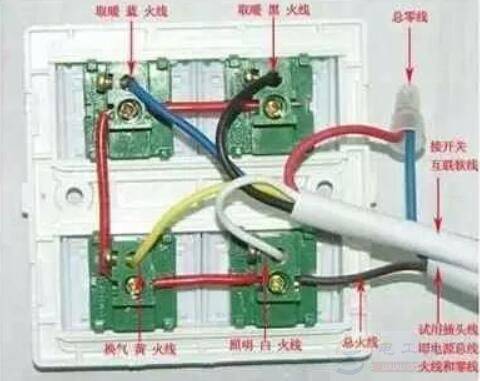

六根线的浴霸一般是四位一体的组合开关，见下图：

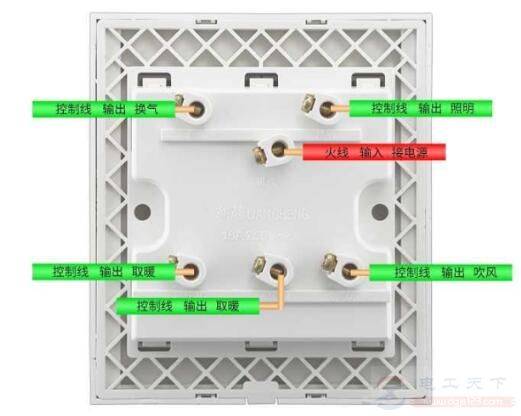

樱花浴霸6根线接线说明
浴霸上的六根线：褐、白、黄、黑、蓝。红。其中，褐色是火线，其他五根线均为出线，也就是控制线。
电源褐色火线和蓝色零线分别按图例接线就可以了。
在对不同品牌的浴霸接线时，导线的颜色略有不同，一般参照浴霸说明书接线，基本不会有什么问题。
接线方法：
在天棚的浴霸那里，把浴霸和风道连接好。
在天棚的暗盒里，找出火线，接六根线（去往开关的）中的红色那根，零线接浴霸的零线接线孔里，地线接浴霸的外壳，其余五根线分别接入浴霸的照明、排气、进风、风暖1和风暖2接线孔里，最好记住电线的各个颜色。
在开关处的红线接入开关的L孔里，如果有两个L孔，就用短线跳接一下。若记得在天棚上接线的电线颜色，就依次接入开关的相应接线孔里。
若不记得电线颜色，火线接入开关的L孔后，随意从五根线中接上一根线，看下浴霸哪个功能有反应，就把这根线接入开关相应的接线孔中，依次接下去，就会全部接好。
在接线过程中，需要断电、送电多次，一定要注意安全。
以上就是樱花浴霸6根线的接线方法，希望对大家有所帮助。
