分享一个一灯双控开关接线图，一灯双控开关怎么接线，包括单联双控开关接法、单联双控开关接线图，一灯双控开关、一灯三控开关接线图，一灯两控接线图及接法附开关图，实例及步骤。
一灯双控开关接线图
家庭常用的是第一种。

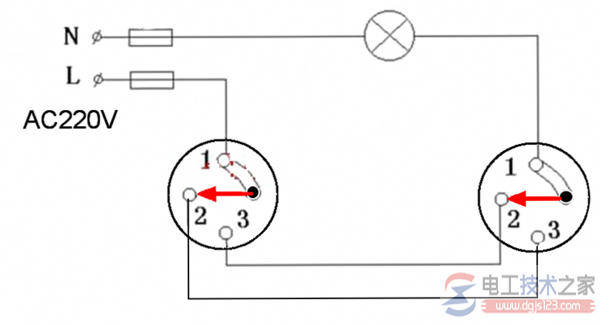

一灯双控开关接线图：
二、一灯双控开关怎么接线
1.单联双控开关接法
把两个单刀双掷开关的两个触点分别相连，即开关1的触点1与开关2的触点1相连，开关1的触点2与开关2的触点2相连，然后两个开关的刀做为整个开关的两端接入电灯的两端。
当开关1和2的刀同时接打向各自触点1或同时打向触点2时，电路接通，则灯亮。若两开关的刀一个打向触点1而另一个打向触点2时，电路不通，则灯灭。因此两个开关都可以控制灯。两个开关可以放在楼梯的上下两端，或走廊的两端，这样可以在进入走廊前开灯，通过走廊后在另一端关灯，既能照明，又能避免人走灯不灭而浪费电。

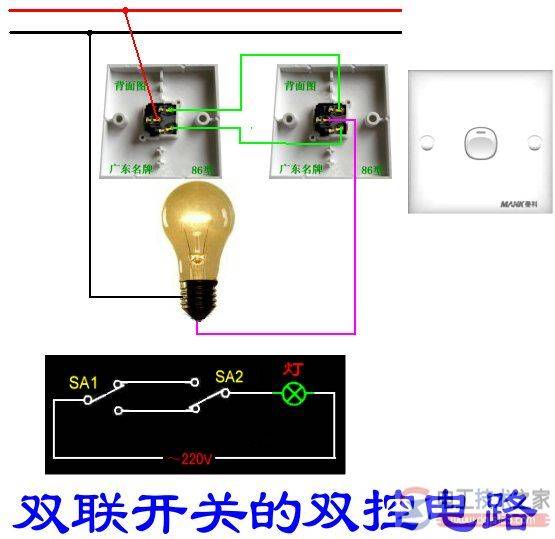

2.单联双控开关接线图
电源火线接L，L1接一根线到另一端开关L1，L2接一根线到另一端开关L2，另一端开关L接灯头，灯头另一端接零线。
