有关一开5孔插座的接线图，开关不适宜大功率电器，一开五孔插座后面接线孔上有字，开关和插座的 L 都接火线，N 都接零线，PE 接地线，开关的L1接到灯去就可以。
一开5孔插座的接线图
一、开关不适宜大功率电器

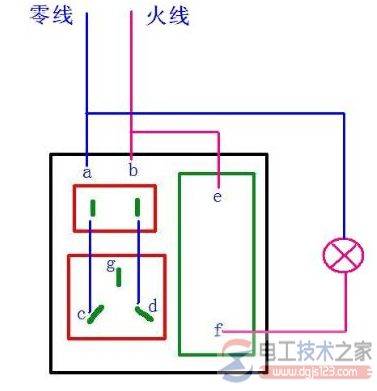

如下图：

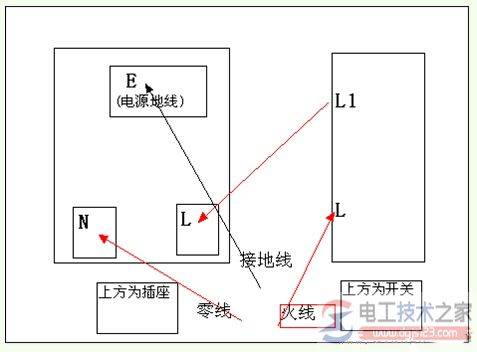

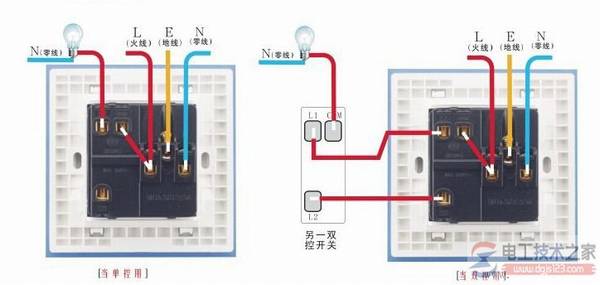

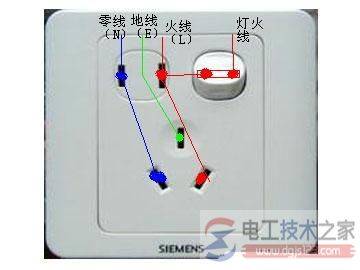

一开五孔插座后面接线孔上有字，开关和插座的 L 都接火线，N 都接零线，PE 接地线，开关的L1接到灯去就可以。

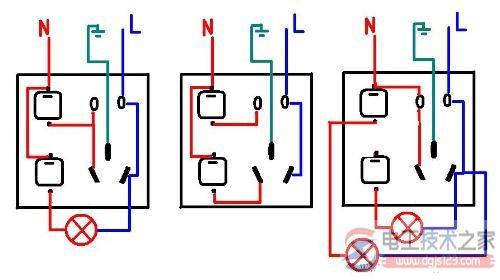

两开五孔插座接线图 N接零线，L接火线，另接地符号一个接地线 两个灯的火线进线分别接在开关的一个接口上，另一个接口接到灯座上的接口上，灯的零线不需要接开关或电源插座，插座为火线接L接口，零线接N接口上就可以了。
灯的火线进线可直接用导线从电源插座的火线连接过来即可。
两个灯的火线进线分别接在开关的一个接口上，另一个接口接到灯座上的接口上，灯的零线不需要接开关或电源插座，直接接灯座上即可。
二、电机星型三角形启动电路

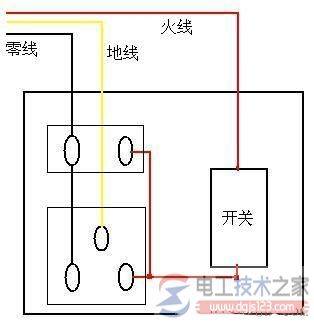

"火线"经→"保险盒"到→“三孔插座”及“拉线开关”;然后“拉线开关”到→“灯泡”，达到只控制灯泡"亮"或"灭"/,最后将灯泡和“三孔插座”的零线接到电源"零线"上.※其中“保险盒”在进线入端，起到同时保护“灯泡”用电安全和“三孔插座”用电安全.
